tb_quaternion_to_rgb — 2D typed op
- データ種:
qimage→rgbimage - 呼び出し:
fullseye.apply(img, "tb_quaternion_to_rgb", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

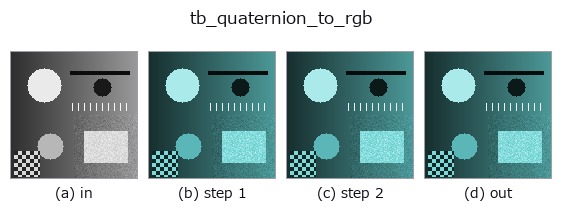

段階(前置きの op → この op。左から順):

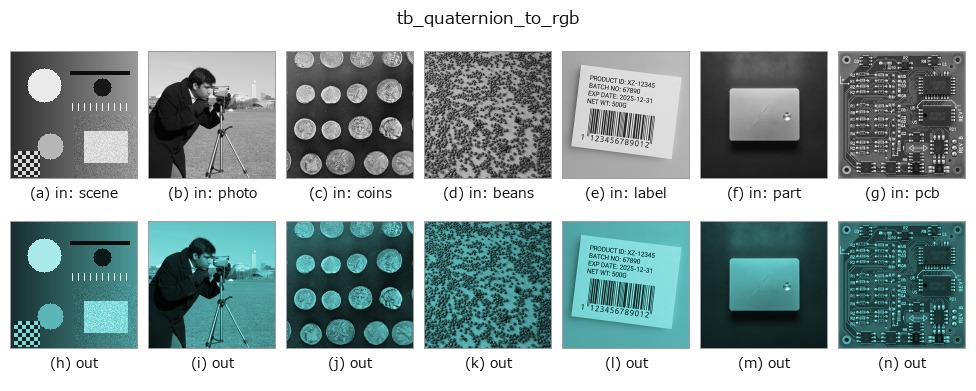

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Vector part of a quaternion image, as linear RGB. → (H, W, 3).
The inverse of :func:`rgb_to_quaternion` — and, by default, a *checked*
inverse. A quaternion image that picked up a scalar component somewhere (a
Hamilton product with a non-pure quaternion, a monogenic signal handed here
by mistake) is **refused** rather than silently truncated, because dropping
the ``w`` component is exactly the kind of loss that produces a plausible
picture from the wrong data. Pass ``allow_scalar=True`` to opt in to the
truncation when it is what you meant.
The tolerance is relative to the field's own peak modulus
(:data:`_MONOGENIC_K_TOL`, 1e-9): a quaternion image that really is pure
carries ``|w|`` at the 1e-17 level after a round trip through two FFTs, and
anything with a meaningful scalar part is many orders above that. Nothing
real lives in between.
**Raises** ``ValueError``: *qimage* is not a finite ``(H, W, 4)`` array; or
it has a non-negligible scalar part and ``allow_scalar`` is False.
Typed bridge of the quat op quaternion_to_rgb into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_rgb 0.50 0.50
tb_rgb_to_quaternion 0.50 0.50
tb_quaternion_to_rgb 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op quaternion_to_rgb を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- quaternion_monogenic —
py -3.11 examples/quaternion_monogenic.py
型が繋がる次の op(rgbimage を入力に取れる)
identity · tb_wetness · tb_sensor_capture · tb_specular_diffuse_split · tb_specular_coefficient_map · tb_specular_free_transform · tb_rgb_to_quaternion
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
