tb_rgb_to_quaternion — 2D typed op
- データ種:
rgbimage→qimage - 呼び出し:
fullseye.apply(img, "tb_rgb_to_quaternion", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

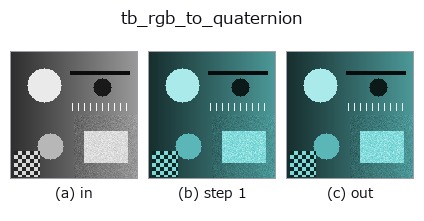

段階(前置きの op → この op。左から順):

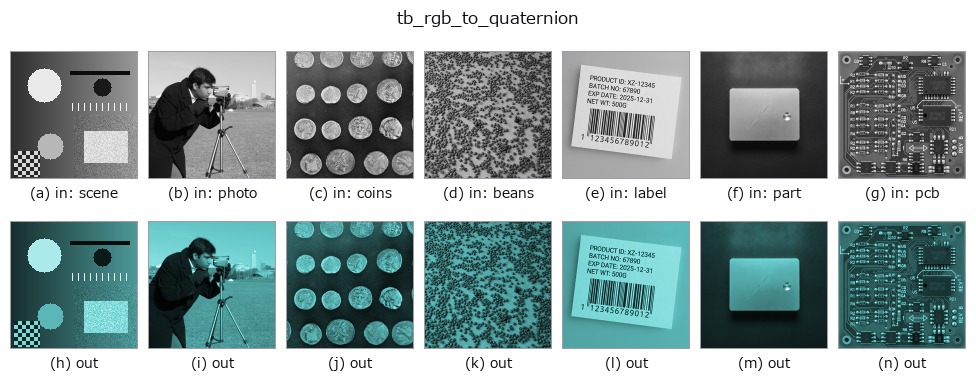

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Embed a colour image as pure quaternions 0 + R i + G j + B k. → (H, W, 4).
Sangwine's 1996 encoding, and the entry point of the whole colour half of
this module: once a pixel is a quaternion, ``q x conj(q)`` rotates its colour
and :func:`qft2` transforms the three channels as **one** hypercomplex signal
instead of three unrelated real ones.
The scalar (``w``) component is set to exactly zero — a *pure* quaternion —
because that is what makes the conjugation a 3-D rotation. Values are not
clamped: linear RGB after black-level subtraction legitimately goes negative,
and clipping it would change the colour direction, which is the quantity
every operator downstream reads.
**Raises** ``ValueError``: *image_rgb* is not a finite ``(H, W, 3)`` numeric
array, is complex / bool / string-typed / masked, or exceeds
:data:`MAX_PIXELS`.
Typed bridge of the quat op rgb_to_quaternion into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_rgb 0.50 0.50
tb_rgb_to_quaternion 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op rgb_to_quaternion を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- quaternion_monogenic —
py -3.11 examples/quaternion_monogenic.py
型が繋がる次の op(qimage を入力に取れる)
identity · tb_quaternion_to_rgb · tb_quat_norm · tb_quat_conjugate_image · tb_quat_normalize_image · tb_monogenic_amplitude · tb_monogenic_phase · tb_monogenic_orientation
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
