tb_monogenic_amplitude — 2D typed op
- データ種:
qimage→image - 呼び出し:
fullseye.apply(img, "tb_monogenic_amplitude", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

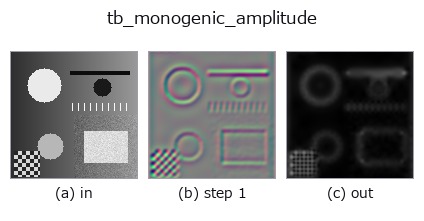

段階(前置きの op → この op。左から順):

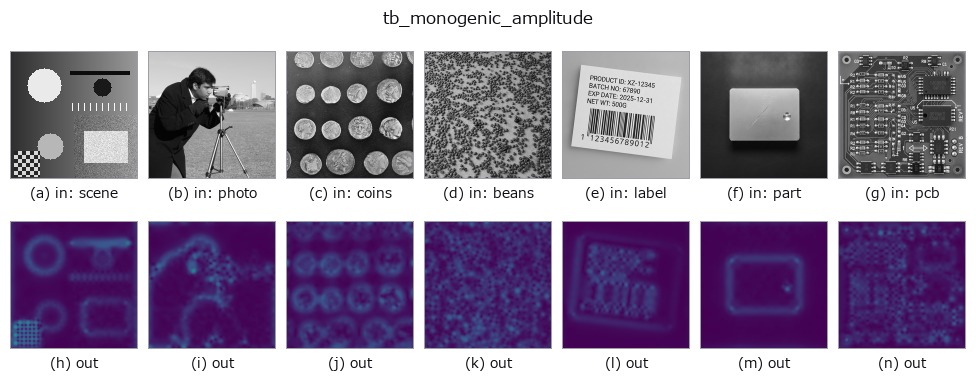

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Local amplitude sqrt(f^2 + R1^2 + R2^2) of a monogenic signal. → (H, W).
The local contrast at the signal’s scale, and the confidence map for
:func:monogenic_phase / :func:monogenic_orientation, which mean nothing
where this is at the rounding floor. Raw / unnormalised (a contrast is a
metric quantity), in the same spirit as complexops.cx_magnitude.
For a unit-contrast grating at the band centre it is exactly 1.0 (measured
spread 8.9e-16 over a 64x64 frame) and, unlike a squared oriented-filter
response, it is isotropic: rotating the grating does not change it.
Measured over eight grid-exact orientations the amplitude spans
[0.99999999999999911, 1.0000000000000011] — a total spread of 2.0e-15
across all of them, which is the isotropy claim as a number.
Raises ValueError: the input is not a valid quaternion field, or its
k component is non-zero (see :func:_require_monogenic).
Typed bridge of the quat op monogenic_amplitude into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_monogenic 0.50 0.50
tb_monogenic_amplitude 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op monogenic_amplitude を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- perf_monogenic_metrics —
py -3.11 examples/perf_monogenic_metrics.py - quaternion_monogenic —
py -3.11 examples/quaternion_monogenic.py
