tb_specular_free_transform — 2D typed op
- データ種:
rgbimage→rgbimage - 呼び出し:
fullseye.apply(img, "tb_specular_free_transform", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

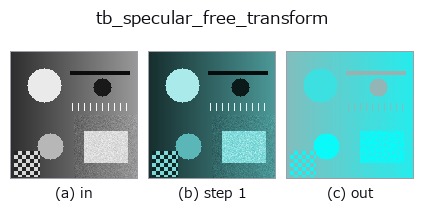

段階(前置きの op → この op。左から順):

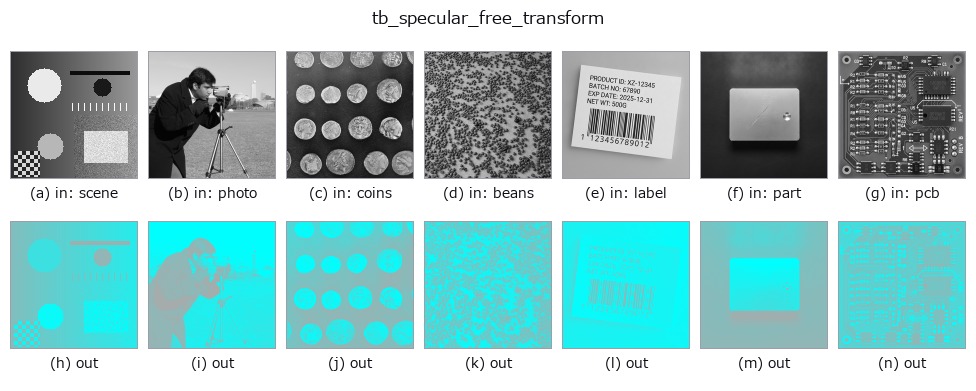

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Project out the illuminant direction: the part of the image a highlight cannot touch. → (H, W, 3).
``I - (I.G) G`` for the unit illuminant colour ``G``. Under the dichromatic
model the interface term is ``m_s * G``, so it lies entirely in the removed
direction and the result is **invariant to any specular term whatsoever** —
exactly, for any lobe shape, any strength, any spatial pattern. That is the
specular-invariant subspace of Mallick et al. (2005); this operator is the
projection itself, with no rotation into named channels, so it stays in RGB
and composes with the rest of the family.
Use it when the *shape* of the specular lobe is unknown or the surface is
textured — feature matching, edge detection and correlation all work in this
subspace without any of the assumptions
:func:`specular_diffuse_split` needs.
**This is a projection, not a picture.** The result loses one of three
degrees of freedom (its component along ``G`` is exactly zero everywhere)
and, for an image with negative values after black-level subtraction, keeps
them. It is not a displayable "highlight-removed photo" and does not claim
to be; for that, use :func:`specular_diffuse_split`.
**Raises** ``ValueError``: *image_rgb* is not a valid ``(H, W, 3)`` linear
RGB image (see :func:`specular_diffuse_split`); *illuminant_rgb* is not a
non-zero 3-vector.
Typed bridge of the specular op specular_free_transform into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_rgb 0.50 0.50
tb_specular_free_transform 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op specular_free_transform を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- poc_leaf_disease_area —
py -3.11 examples/poc_leaf_disease_area.py - specular_photometric —
py -3.11 examples/specular_photometric.py
型が繋がる次の op(rgbimage を入力に取れる)
identity · tb_wetness · tb_sensor_capture · tb_specular_diffuse_split · tb_specular_coefficient_map · tb_rgb_to_quaternion
