tb_specular_coefficient_map — 2D typed op
- データ種:
rgbimage→image - 呼び出し:
fullseye.apply(img, "tb_specular_coefficient_map", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

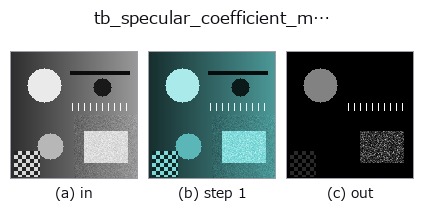

段階(前置きの op → この op。左から順):

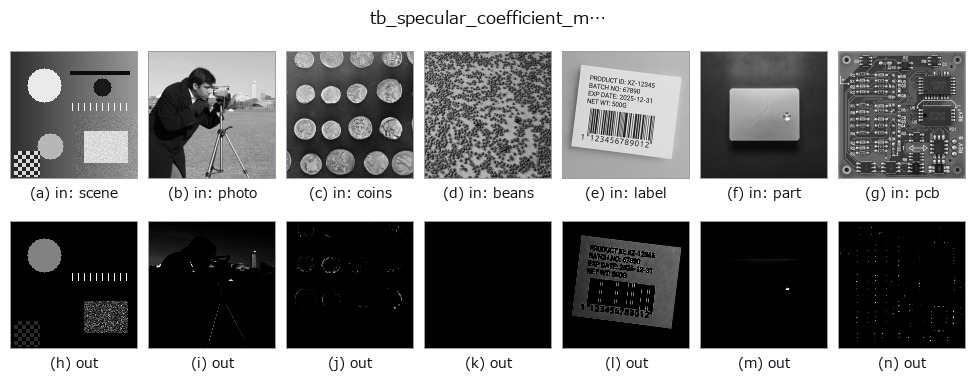

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
The scalar interface (specular) coefficient of the dichromatic model. → (H, W).
The same decomposition as :func:`specular_diffuse_split`, returning the
scalar ``m_s(x)`` instead of the coloured image ``m_s(x) * G``. That scalar
is what an inspection routine thresholds: it is the amount of light the
surface reflected *as a mirror does*, in the units of the input radiance,
and it is zero wherever the surface behaved as a Lambertian body.
``specular_coefficient_map(...) * illuminant_unit`` equals the second return
value of :func:`specular_diffuse_split` exactly, by construction — the two
operators share one core.
Arguments, guards and honest limits are identical to
:func:`specular_diffuse_split` — including the fact that the two guards
bound gross violations only.
**Raises** ``ValueError``: exactly the same conditions as
:func:`specular_diffuse_split` (invalid image, invalid illuminant,
identically zero image, body colour parallel to the illuminant, either
guard firing, fewer than 3 pixels on the uniform-body route, invalid
*body_rgb*).
Typed bridge of the specular op specular_coefficient_map into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. a drives max_rank_ratio (default 0.1) and b drives max_negative_frac (default 0.02).
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_rgb 0.50 0.50
tb_specular_coefficient_map 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op specular_coefficient_map を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- specular_photometric —
py -3.11 examples/specular_photometric.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
