img_to_beatcube — 2D bridge op
- データ種:
image→beatcube - 呼び出し:
fullseye.apply(img, "img_to_beatcube", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)

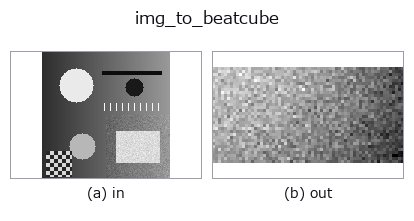

図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

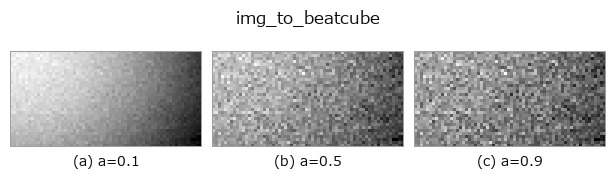

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

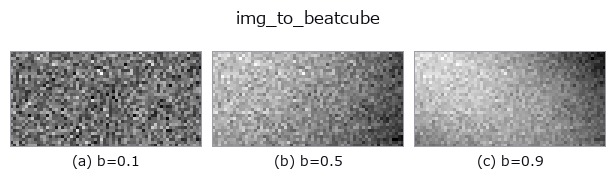

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

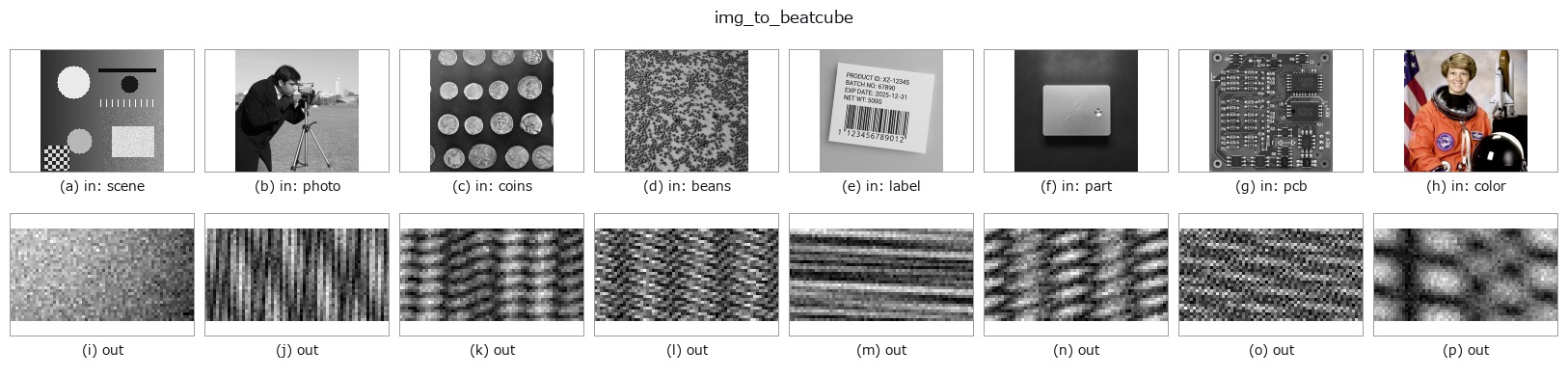

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
画像の明点を FMCW レーダーの標的(距離 = 列、速度 = 行)として読み、複素ビート立方体 (A,C,S) にする。
平滑化(σ=2)した画像の局所極大を値の降順に K 個拾い、各点を標的にする:
range_m = 2 + 30 * col / W、velocity_ms = 15 * (2 * row / H - 1)、
振幅 = 画素値。前方モデルは台帳の fmcw_beat_simulate(rangedoppler)
そのもので、n_samples = 64、n_chirps = 32、n_antennas = 4(素子間隔は
既定の半波長、標的はすべて正面 = 到来角 0°)、その他は
同関数の既定(標本化 10 MHz、掃引 20 THz/s、チャープ周期 50 µs、波長 3.89 mm)。
この既定では 距離は 0〜37.5 m、速度は ±19.5 m/s が曖昧さの無い範囲 で、
上の写像はその内側に収まる。
a→ 複素白色雑音の σ= 0.5 * a(a=0 で無雑音)。b→ 標的数K = 1 + int(b * 6)(b=0.5 で 4。極大が足りなければその数)。- 返り値:
(4, 32, 64)complex128。tb_range_doppler_mapで 2-D FFT すると 標的ごとの峰が「列 → 距離ビン、行 → ドップラービン」に立ち、tb_beamform_delay_sumは 4 素子で到来角 0° の峰を返す。 - 乱数 seed は 0 固定(決定的)。速度の符号は
fmcw_beat_simulateの規約 (正 = 遠ざかる)。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_beatcube 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_bridge —
py -3.11 examples/gallery2d_bridge.py
型が繋がる次の op(beatcube を入力に取れる)
identity · tb_fmcw_window_apply · tb_range_doppler_map · tb_fmcw_range_profile · tb_beamform_delay_sum
同カテゴリ(bridge)
img_to_points · img_to_keypoints · img_to_signal · img_to_counts · img_to_matrix · img_to_video · img_to_volume · img_to_lightfield
