tb_fmcw_range_profile — 2D typed op
- データ種:
beatcube→signal - 呼び出し:
fullseye.apply(img, "tb_fmcw_range_profile", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

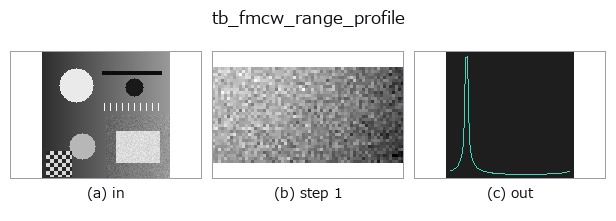

段階(前置きの op → この op。左から順):

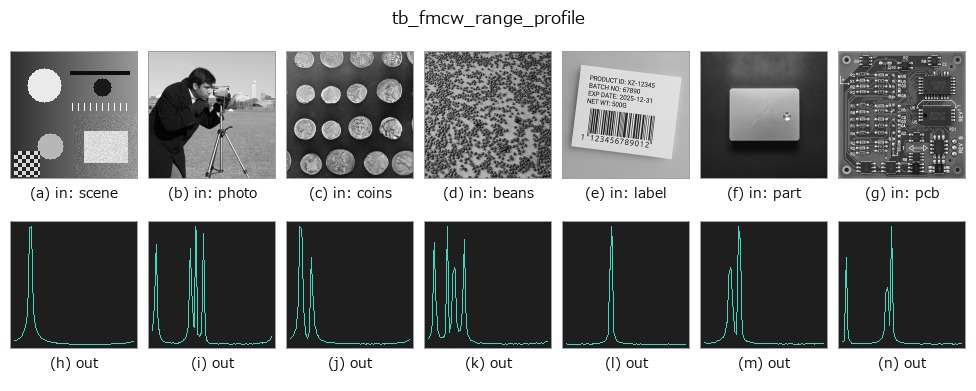

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Range-only profile: the fast-time FFT magnitude, averaged over the rest.
The 1-D marginal of :func:`range_doppler_map` — what a static scene needs,
and what a single chirp can give. Magnitudes are averaged (never the complex
values) over chirps and antennas, so the average is independent of the
target's velocity and angle: ``|FFT|`` does not rotate with the Doppler
phase, only the phase does.
Bin ``j`` is ``j * c*f_s/(2*S*N_s)`` metres. With ``normalize=True`` a
bin-centred target of amplitude ``a`` peaks at exactly ``a``.
*chirp* / *antenna* select one slice instead of averaging. Returns a 1-D
float64 array of length ``n_samples`` — a plain signal, so :mod:`dsp` and
:mod:`funct1d` (``find_peaks``, ``smooth_funct_1d_gauss``, ``spectrum``)
apply to it directly.
**Raises** ``ValueError``: as :func:`range_doppler_map`, plus an
out-of-bounds *chirp* index.
Typed bridge of the rangedoppler op fmcw_range_profile into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
