tf_census_transform — 2D texture op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "tf_census_transform", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

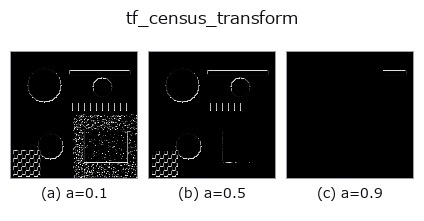

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

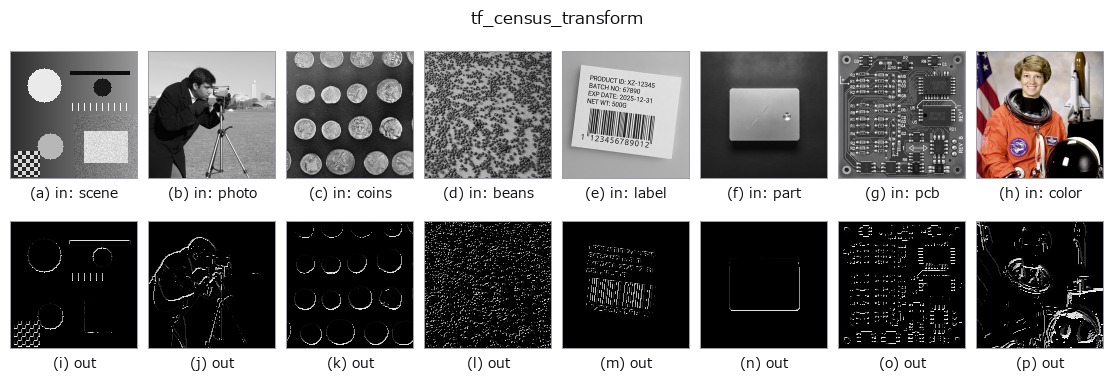

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
census_transform: the 3x3 non-parametric census bit-signature image.
For every pixel each of its 8 neighbours contributes one bit, set when the
centre exceeds the neighbour by more than a relative tolerance
a * |centre| (a defaults the tolerance; b unused). The 8 bits form
a value 0..255 rendered as [0,1]. Because the tolerance is relative and the
comparison is on ordering only, the signature is invariant to a global gain
(multiplying the image by any positive constant leaves every bit unchanged) –
the robustness-to-gain property that makes census matching useful for stereo.
Uses the raw (non-luma-collapsed) reflected border.
| 端の扱い: 端画素を重複させずに折り返す (d c b | a b c d、OpenCV の BORDER_REFLECT_101)(実測。tools/impl2/border_probe.py)。 |
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
tf_census_transform 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_texture_freq —
py -3.11 examples/gallery2d_texture_freq.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(texture)
std_filter · gabor · sk_frangi · sk_meijering · sk_hessian · sk_gabor · sk_lbp · sk_entropy
