tb_temporal_band_power — 2D typed op
- データ種:
video→image - 呼び出し:
fullseye.apply(img, "tb_temporal_band_power", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

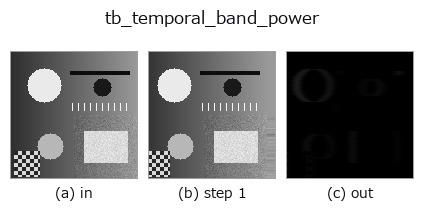

段階(前置きの op → この op。左から順):

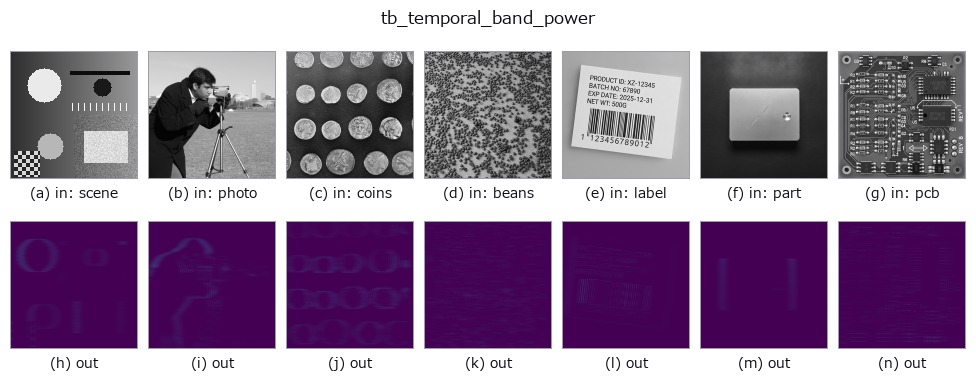

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Per-pixel mean-square power inside a temporal band -> (H, W) map.
“Where in the frame is something moving at this frequency?” — a resonance
map. The value at a pixel is the mean over time of the squared band-passed
signal, so a pure sinusoid of amplitude a inside the band reads exactly
a^2/2 (Parseval; measured relative error 3.08e-16 for a = 0.3).
This is an analysis map, not a displayable image: it is a power and is not bounded by 1. Pixels with no in-band content read 0.
Typed bridge of the motionmag op temporal_band_power into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. a picks the centre of the pass-band among the clip’s own non-DC DFT bins (0 = the lowest bin, 1 = the Nyquist bin) and b its half-width (0 = one bin, 1 = half the bins on each side). The band edges sit half a bin outside the chosen bins (frame rate fixed at 32 fps), so the band holds at least one bin for any clip of two or more frames. (Until 2026-10-07 the band was a fixed 3-5 Hz, which holds no bin for a 12-frame clip, so every call was refused.)
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_video 0.50 0.50
tb_temporal_band_power 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op temporal_band_power を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- motion_magnification —
py -3.11 examples/motion_magnification.py - poc_motion_magnification —
py -3.11 examples/poc_motion_magnification.py
