fullseye
tb_stat_covariance — 2D typed op
- データ種:
matrix→matrix - 呼び出し:
fullseye.apply(img, "tb_stat_covariance", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

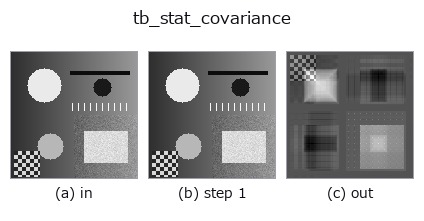

段階(前置きの op → この op。左から順):

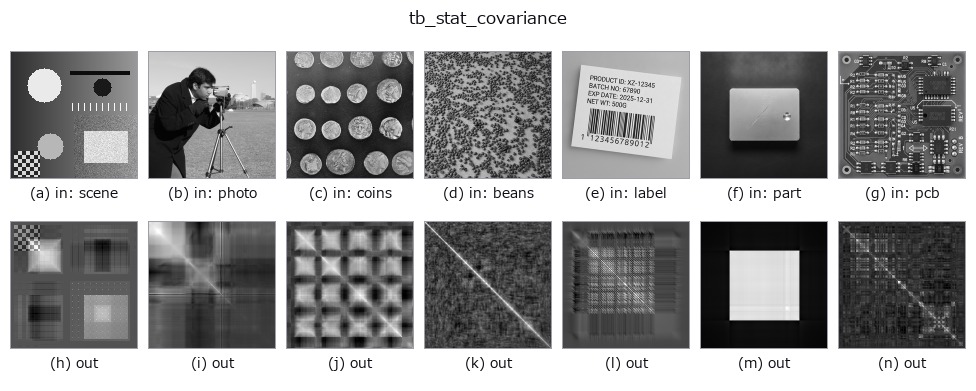

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
Sample covariance matrix of (N, D) observations → (D, D).
Rows are observations, columns are variables — the ``(N, D)`` orientation
every Fullseye point/sample API uses (note ``np.cov`` defaults to the
*transposed* convention). Uses the unbiased ``ddof=1`` estimator (divides
by ``N - 1``), hence the ``N >= 2`` requirement. The diagonal holds the
per-variable sample variances; the result is symmetric positive
semi-definite by construction, so it can go straight into
:func:`mat_eigh` for principal axes (the covariance-ellipse workflow).
HALCON: no public tuple/matrix operator — covariance lives inside HALCON's
calibration and matching internals only.
Typed bridge of the math op stat_covariance into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. This op has no tunable parameter; a and b are unused.
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_matrix 0.50 0.50
tb_stat_covariance 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op stat_covariance を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- math_metrology —
py -3.11 examples/math_metrology.py - poc_thermal_radiometry —
py -3.11 examples/poc_thermal_radiometry.py
型が繋がる次の op(matrix を入力に取れる)
identity · tb_mat_pinv · tb_mat_cond · tb_stat_correlation
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
