tb_spectrogram — 2D typed op
- データ種:
signal→image - 呼び出し:
fullseye.apply(img, "tb_spectrogram", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

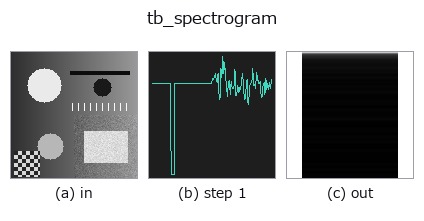

段階(前置きの op → この op。左から順):

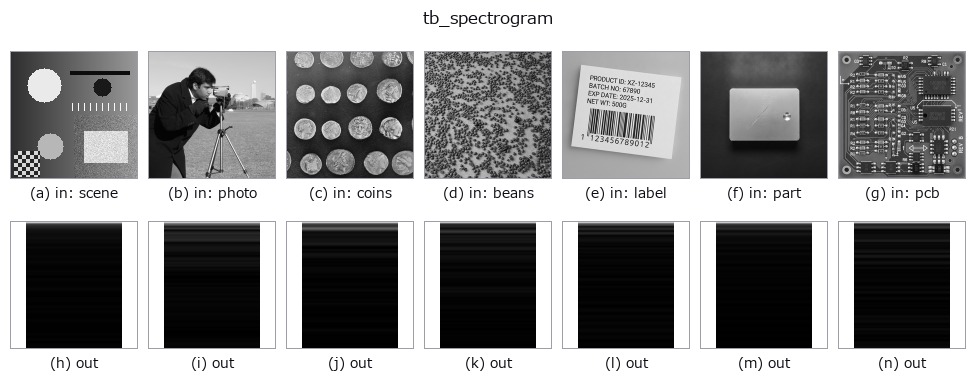

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
STFT magnitude spectrogram -> (freqs, times, S) with S shape
(n_freqs, n_frames). Hann-windowed; hop defaults to win//2.
Same raw convention as :func:spectrum, but a different divisor. Each
column is the unnormalised |rfft(frame * hann(win))|, so it is not an
amplitude either — and dividing by 2/win is wrong here, because the
Hann window has already thrown away part of the signal. The correct one-sided
amplitude conversion divides by the window’s coherent gain::
w = np.hanning(win)
amp = S * (2.0 / w.sum()) # bins 1 .. win/2-1; DC / Nyquist: 1/w.sum()
Measured on a unit sine at a bin centre (rate = 16000 Hz, 1000 Hz,
amplitude exactly 1.0, win = 256): the raw column peak is
63.7497786196906; * 2/win gives 0.49804514546633283 (too small by
exactly the Hann coherent gain sum(w)/win = 0.498046875), while
* 2/sum(w) gives 0.9999965273676957. Only the second one is the
amplitude that was actually in the signal.
Peak positions, frame-to-frame ratios and any dB difference are unaffected
by either factor. This function returns magnitudes only — the phase is
discarded, so it cannot be inverted; use acoustics.stft / acoustics.istft
for a round-trip.
Empty input (x with 0 elements) raises ValueError.
Typed bridge of the 1d op spectrogram into the 2-D evolution registry: the same implementation, called under the op(v, a, b) convention. a drives rate (default 1) and b drives win (default 256).
