tb_project_spherical — 2D typed op
- データ種:
points→image - 呼び出し:
fullseye.apply(img, "tb_project_spherical", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

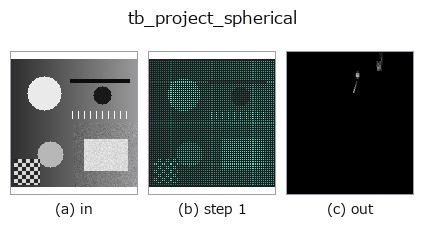

段階(前置きの op → この op。左から順):

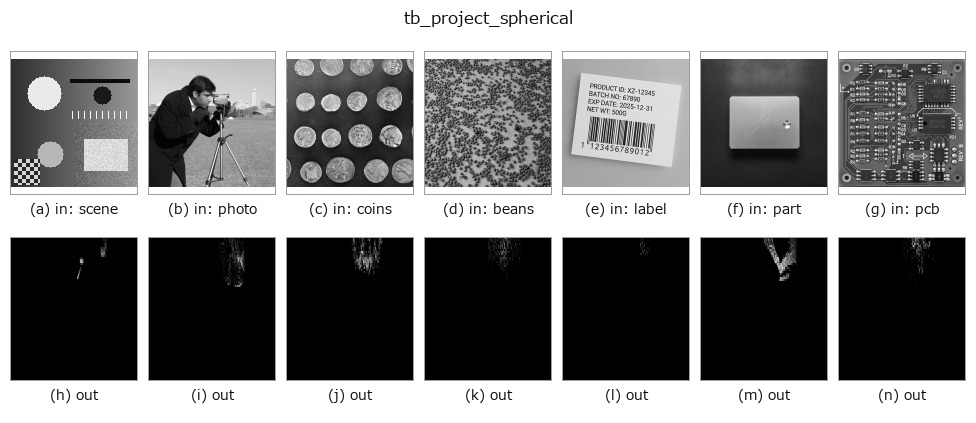

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
回転式 LiDAR の球面レンジ画像へ投影 (v_res, h_res)。空セル=0, 近い点優先(最小 range)。
各点を方位角(列)× 仰角(行)ビンへ落とし、センサ原点からの range(slant distance)を書く。
v_fov=(v_min,v_max)[度] の仰角帯の外側、原点上(r=0)、非有限座標の点は落とす(honest drop)。
空/全 drop の場合は全ゼロ画像を返す(=何も見えていない、honest)。
- ``points``: (N,3)、センサ原点基準で x=前, y=左, z=上。非 (N,3) は ``ValueError``。
- ``h_res`` / ``v_res``: 列数(方位角 360° の等分)・行数(仰角帯の等分)。正でなければ ``ValueError``。
- ``v_fov``: (v_min, v_max) [度]。``v_min < v_max`` でなければ ``ValueError``。
列は ``floor((atan2(y,x) + π) / 2π · h_res)`` で、列 0 が真後ろ(-x)、``h_res//2`` が正面(+x)、
反時計回りに増える。行は ``(v_res-1) - floor((θ - v_min)/(v_max - v_min) · v_res)``(θ は仰角
[度])で、行 0 が帯の上端(θ=v_max)。画素値は slant range ``sqrt(x²+y²+z²)``(座標の単位)。
同じセルに複数点が落ちたら ``np.minimum.at`` で最小 range を残す(奥の点は失われる)。
逆変換は ``unproject_spherical``(同じ ``v_fov`` を渡す)。高さで層を切る変種が
``project_cylindrical``。
2-D 進化レジストリへ橋渡しした 3d の op project_spherical。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。a が h_res(既定 1024)、b が v_res(既定 64)を振る。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_project_spherical 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op project_spherical を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- lidar_projection —
py -3.11 examples_3d/lidar_projection.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
