tb_project_cylindrical — 2D typed op
- データ種:
points→image - 呼び出し:
fullseye.apply(img, "tb_project_cylindrical", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

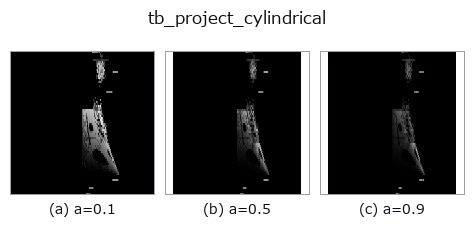

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

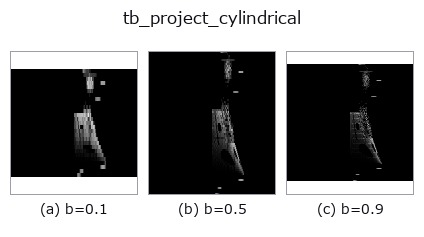

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

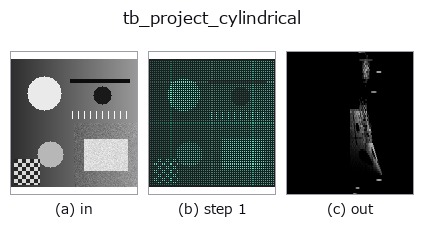

段階(前置きの op → この op。左から順):

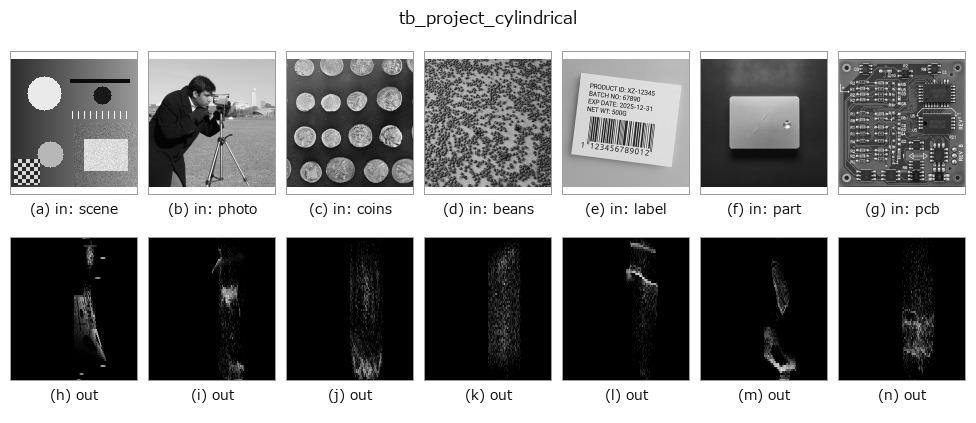

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
円柱レンジ画像へ投影 (z_bins, h_res)。方位角(列)× z(行)、画素=水平半径 ρ=hypot(x,y)。
球面投影が仰角で層を切るのに対し、円柱投影は**高さ z を等間隔に切る**(壁/柱/回廊の展開に向く)。
画素値は z 軸からの水平距離 ρ(円柱上の点が一定になる自然な不変量)。空セル=0, 近い点優先(最小 ρ)。
z_range=(z_min,z_max) 未指定なら点群の [z.min, z.max] を採用。z 幅ゼロは fail-closed(ValueError)。
行 0 = 上端(z=z_max)。z_range 外、z 軸上(ρ=0)、非有限座標の点は落とす。
2-D 進化レジストリへ橋渡しした 3d の op project_cylindrical。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。a が h_res(既定 1024)、b が z_bins(既定 64)を振る。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_project_cylindrical 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op project_cylindrical を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- curvilinear_proj —
py -3.11 examples_3d/curvilinear_proj.py
