tb_normals_to_egi — 2D typed op
- データ種:
points→image - 呼び出し:
fullseye.apply(img, "tb_normals_to_egi", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

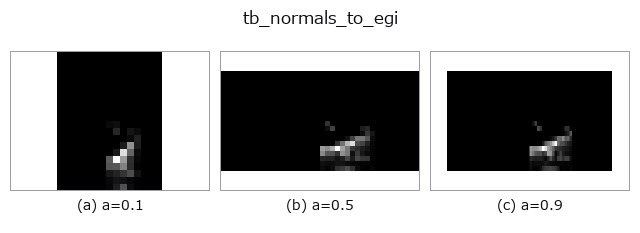

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

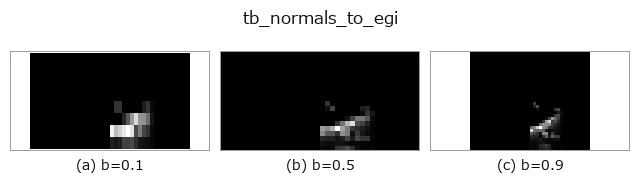

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

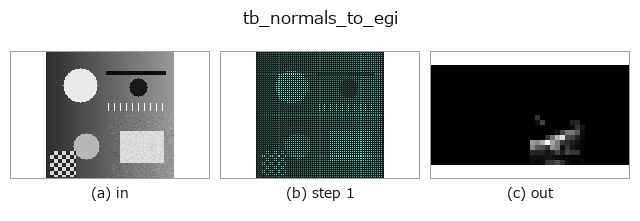

段階(前置きの op → この op。左から順):

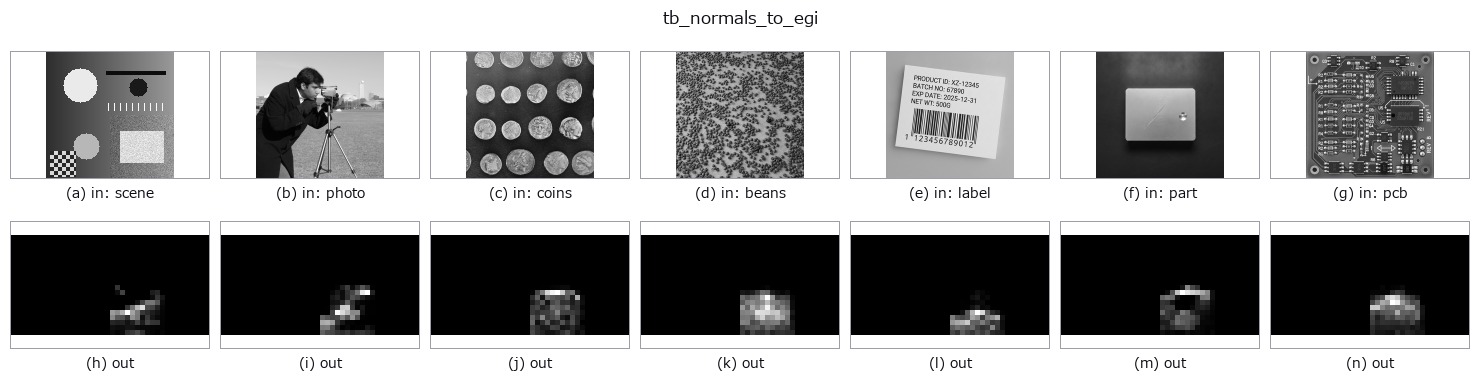

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
法線 (N,3) → 拡張ガウス像 (n_el, n_az) の image2d。
方向の 2-D ヒストグラム(Horn, Extended Gaussian Images, Proc. IEEE 72(12)
1984)。「どの向きの面がどれだけあるか」の地図で、平面が支配的な物体では
1 つの bin に山が立つ。不可逆 —— bin 幅ぶんの方向解像度を捨てる。
捨てた量は測れる: 最頻 bin の中心方向と入力の平均方向の角度差が量子化誤差で、
既定 (36, 18) では bin 幅 10 度に対し実測 3.7 度(selftest が出す)。
仰角の bin は sin(el) で等分する(等立体角)。度で等分すると極が過剰に
細かくなり、「北極に面が集中している」という嘘の山が立つ。
★位置の点群を渡しても例外は出ない。backends_typed.TYPE_TO_SORT が
normals を points に畳んでいるので、進化器も台帳も両者を区別しない。
この op は方向しか見ない(長さは捨てる)ので、(N,3) の座標を渡すと
「原点から各点を見た向き」のヒストグラムがもっともらしく返る。実測
(2026-09-08、200 点の曲線 vs 全部真上の法線): 非零 bin が 1 → 12、
最大 bin が 200 → 44 に変わるだけで、総和はどちらも 200。
「総和が点数と合うから正しい」では区別がつかない。
fullseye.set_system("extra_checks", "on") にすると、単位長から外れた
ベクトルを拒否する(下の Raises)。
Args:
normals: (N, 3)。
n_az: 方位の bin 数(既定 36 = 10 度刻み)。
n_el: 仰角の bin 数(既定 18)。
Returns:
(n_el, n_az) float64 の計数マップ(行 = 仰角、列 = 方位)。
Raises:
ValueError: bin 数が 1 未満 / 上限超 / 入力不正。
ValueError: extra_checks='on' で、長さが 1 から 1e-6 を超えて外れる
ベクトルを含むとき(位置の点群を法線として渡した事故を捕まえる)。
2-D 進化レジストリへ橋渡しした reprconv の op normals_to_egi。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。a が n_az(既定 36)、b が n_el(既定 18)を振る。★橋の op は計数を総数で割った割合(各 bin に入った法線の比率、和 1、値域 [0,1])を返す —— 宣言 sort image の [0,1] 契約に合わせるため(計数のままだと最大 48 などが出ていた、2026-10-07)。生の計数は reprconv.normals_to_egi / fullseye.ledger.normals_to_egi が返す。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_normals_to_egi 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op normals_to_egi を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- representation_conversion —
py -3.11 examples/representation_conversion.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · mean_box_wh · bilateral · kuwahara · unsharp · median
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_points_render · tb_statistical_outlier_removal · tb_radius_outlier_removal
