fullseye
linear_trans_color — 2D color op
- データ種:
color→color - 呼び出し:
fullseye.apply(img, "linear_trans_color", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
linear_trans_color(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

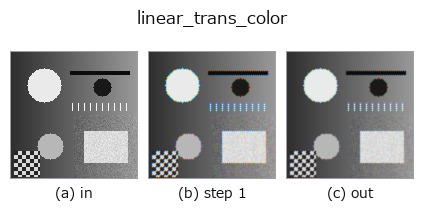

段階(前置きの op → この op。左から順):

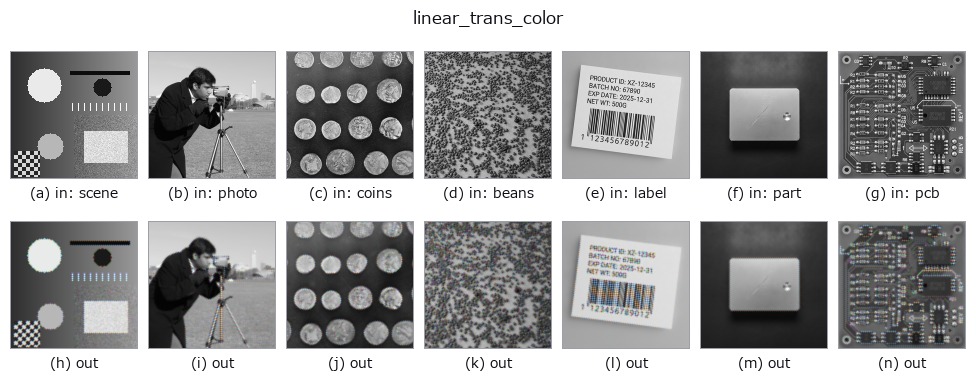

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
3x3 の混合行列でチャンネル間を線形変換する（アフィン色変換）。HALCON の
linear_trans_color（多チャンネル画像の色値のアフィン変換を計算する）
に相当（本実装はオフセット項なしの純粋な線形変換）。
対角成分 0.6 + 非対角 0.2 を基本形とし、a で位相 theta = pi * a を
振って対角成分の一部を cos(theta)/sin(theta) で回転的に変化させた
行列を作り、各行を合計 1 に正規化してから c @ M.T を掛ける。
a が 0→1 で R/G 寄りの重みづけが周期的に入れ替わる。b は未使用。
詳しい使い方ガイド
背景知識ガイド(この op の手前にある物理・規約)
- colorimetry — 測色と分光の知識 — 色は「分光 × 光源 × 観測者」でしか決まらない
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
cfa_to_rgb 0.50 0.50
linear_trans_color 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_color_artistic —
py -3.11 examples/gallery2d_color_artistic.py
型が繋がる次の op(color を入力に取れる)
identity · trans_from_rgb · trans_to_rgb · principal_comp · rgb1_to_gray · rgb3_to_gray · access_channel · edges_color
同カテゴリ(color)
cfa_to_rgb · trans_from_rgb · trans_to_rgb · principal_comp · rgb1_to_gray · rgb3_to_gray · access_channel
