edges_color — 2D edges op
- データ種:
color→image - 呼び出し:
fullseye.apply(img, "edges_color", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
edges_color(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

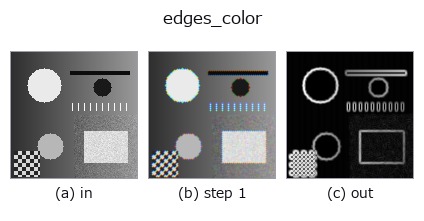

段階(前置きの op → この op。左から順):

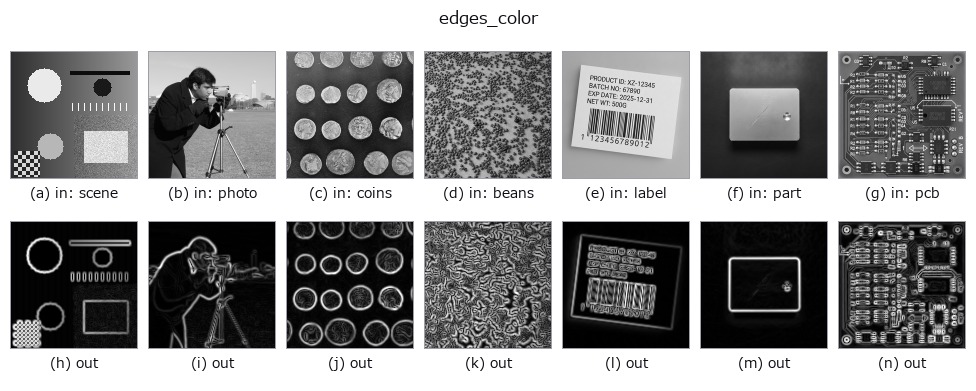

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
カラーエッジの強度を検出する。HALCON の edges_color（Canny/Deriche/Shen
フィルタでカラーエッジを抽出する）に相当するとされるが、実装はフィルタ
選択式ではなく Di Zenzo のマルチチャンネル勾配法に固定されている。
各チャンネルに Sobel 勾配 (gx, gy) をかけ、勾配テンソル
[[gxx, gxy], [gxy, gyy]]（gxx=Σgx², gyy=Σgy², gxy=Σgx·gy）の最大
固有値を画素ごとに求め、その平方根をエッジ強度として最大値で正規化する。
a, b は未使用（HALCON 側にあるフィルタ種別・しきい値の選択はできない）。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
cfa_to_rgb 0.50 0.50
edges_color 0.40 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_edges —
py -3.11 examples/gallery2d_edges.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(edges)
sobel_mag · prewitt_mag · roberts_mag · dog · grad_dir · log · corner_response · sk_scharr
