sk_scharr — 2D edges op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "sk_scharr", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
edges_image(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

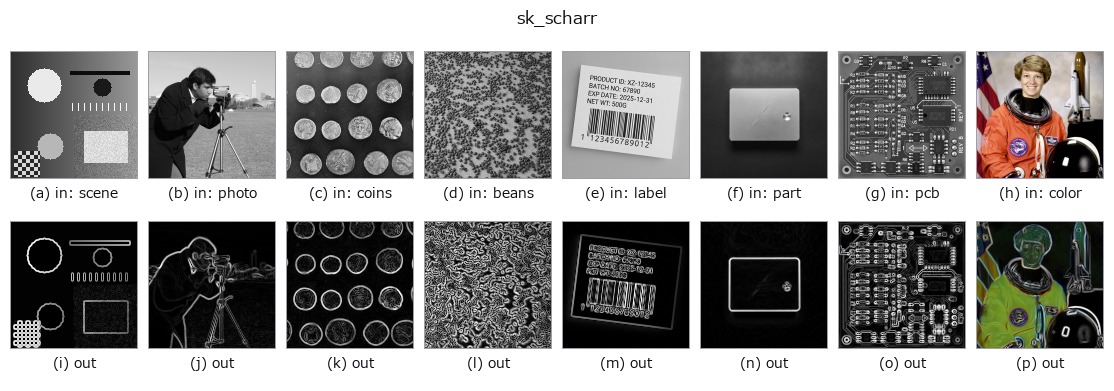

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
Scharr 勾配の大きさ。skimage の filters.scharr をそのまま呼び、水平/垂直それぞれの Scharr カーネル(3x3)の応答を合成した勾配強度を返す。
HALCON の edges_image(Extract edges using Deriche, Lanser, Shen, or Canny filters.)に相当(近似。アルゴリズムは異なる)。Sobel より回転対称性(方向によらず応答が均一)が良いとされるカーネル。a, b は未使用 —— スケールや閾値の調整点が無く、常に固定カーネルで一発計算する軽量なエッジ検出。
値の比較可能性(実測): 出力をその画像の最大値で正規化している(出力の最大が常に 1.0、入力を定数倍しても出力が変わらない)。したがって画像をまたいで値を比較できない —— 同じ強さの特徴でも、その画像の中で最も強い特徴が何かによって値が変わる。弱い特徴しか無い画像では雑音が 1.0 まで持ち上がる。画像間で比べたいときは、共通の基準で割り直すこと。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
