fullseye
xg_moments — 2D xldgeom op
- データ種:
contour→feature - 呼び出し:
fullseye.apply(img, "xg_moments", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
moments_points_xld(意味・パラメータは HALCON リファレンスが参考になる)

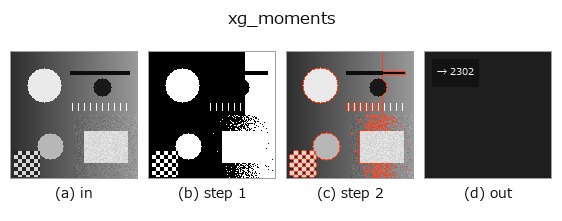

図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
段階(前置きの op → この op。左から順):
使い方
Normalized 2nd central moment of the point set: mu20 + mu02.
Each mu is the per-point mean of the squared centred coordinate
(HALCON’s moments_points_xld normalizes central moments by point count).
The trace mu20+mu02 is a single rotation-invariant scalar.
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
sk_find_contours 0.50 0.50
xg_moments 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_geometry —
py -3.11 examples/gallery2d_geometry.py
型が繋がる次の op(feature を入力に取れる)
同カテゴリ(xldgeom)
xg_area_center · xg_eccentricity · xg_orientation · xg_elliptic_axis · xg_height_width_ratio · xg_regress_contours · xg_clip_contours · xg_gen_polygons
