tb_sphere_sdf — 2D typed op
- データ種:
points→volume - 呼び出し:
fullseye.apply(img, "tb_sphere_sdf", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

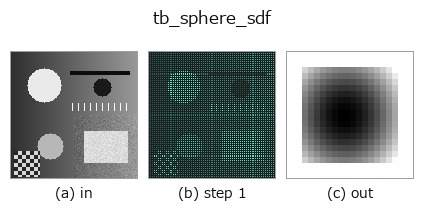

段階(前置きの op → この op。左から順):

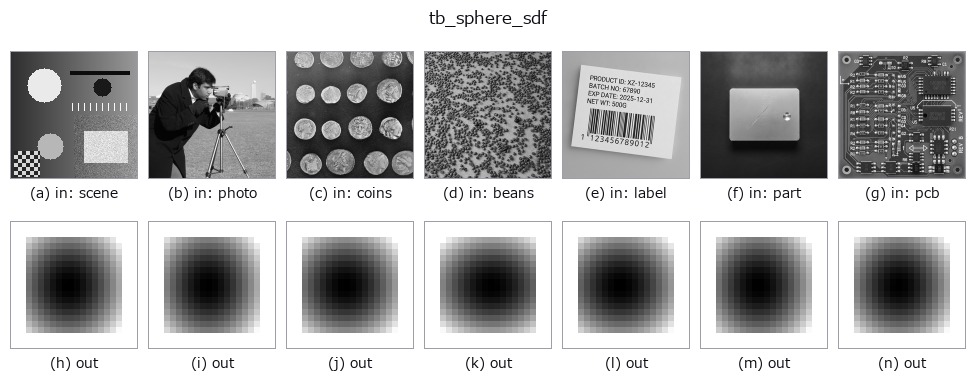

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
球の符号付き距離場: |p - center| - R(内側負・外側正)。
``grid`` は最終軸が 3 の座標配列 (..., 3)(``grid_coords`` の出力や (N,3) 点群)。
``center`` は長さ3、``R>=0`` は半径。返り値の shape は ``grid.shape[:-1]``。厳密な SDF
(勾配ノルム 1)。``sdf_offset(sphere_sdf(g,c,R), r) == sphere_sdf(g,c,R+r)``。
Raises ValueError for R<0 or malformed grid/center。
計算: ``np.linalg.norm(grid - center, axis=-1) - R``。座標の単位はそのまま距離の
単位になる(``grid_coords`` の world 座標を渡せば world 単位)。座標の成分順は
``grid`` の最終軸の順(``grid_coords`` なら ``(x, y, z)``)で、``center`` も同じ順。
引数と検証(``ValueError``):
- ``grid``: 最終軸が 3 の float 配列 ``(..., 3)``(1-D の ``(3,)`` も可。0-D や
最終軸が 3 以外は拒否)。
- ``center``: 要素数 3(``reshape(3)`` できなければ numpy の ``ValueError``)。
- ``R``: ``float()`` できるスカラ。回転行列などを渡した場合も ``ValueError``
(この引数は半径であって姿勢ではない)。``R < 0`` は拒否、``R = 0`` は
中心からの距離場そのもの。
返り値: ``grid.shape[:-1]`` の float64(``grid_coords`` の出力なら
``(nx, ny, nz)``)。中心で ``-R``、表面で 0、外側で正。
使いどころ: ``grid_coords`` で格子 → ``sphere_sdf`` / ``box_sdf`` → ``sdf_union`` /
``sdf_subtract`` で CSG → ``<= 0`` を占有として marching cubes(``voxel_to_mesh``
に ``-sdf`` を渡し ``iso=0`` 相当で等値面)。
2-D 進化レジストリへ橋渡しした 3d の op sphere_sdf。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
