fullseye
vol_reg_dilate — 2D 3d op
- データ種:
volume→volume - 呼び出し:
fullseye.apply(img, "vol_reg_dilate", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

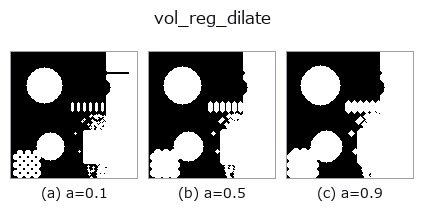

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

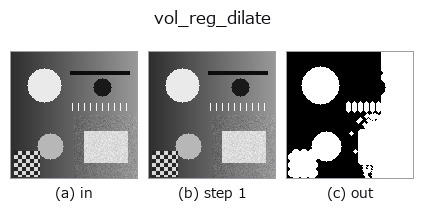

段階(前置きの op → この op。左から順):

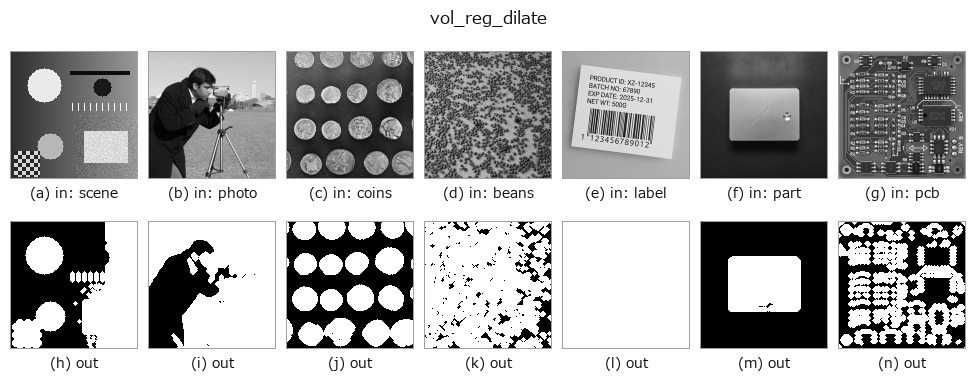

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
3D 二値領域の膨張（region ボリュームの膨張）。対応する HALCON op は指定されていない。
a が反復回数を 1〜4（max(1, 1+int(3a))）に振る。b は未使用。構造要素は 6 近傍（generate_binary_structure(3,1)、十字形）。反復回数を明示的に 1 以上へクランプしているのは、scipy が iterations<1 を「収束するまで反復」と解釈し、a が小さい側で全充填・全消去に発散するのを防ぐため（敵対的レビューで見つかった不具合の修正、D3）。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_volume 0.50 0.50
vol_reg_dilate 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_physics_alife_3d —
py -3.11 examples/gallery2d_physics_alife_3d.py
型が繋がる次の op(volume を入力に取れる)
identity · vol_gaussian · vol_median · vol_erode · vol_dilate · vol_threshold · vol_reg_erode · vol_dilation_ball
同カテゴリ(3d)
vol_gaussian · vol_median · vol_erode · vol_dilate · vol_threshold · vol_reg_erode · vol_dilation_ball · vol_erosion_ball
Provenance: ops.py — 2D operator registry. この per-op ノートは tools/opdocs.py md が自動生成(手編集しない)。
