tb_box_sdf — 2D typed op
- データ種:
points→volume - 呼び出し:
fullseye.apply(img, "tb_box_sdf", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

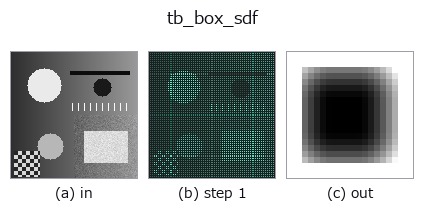

段階(前置きの op → この op。左から順):

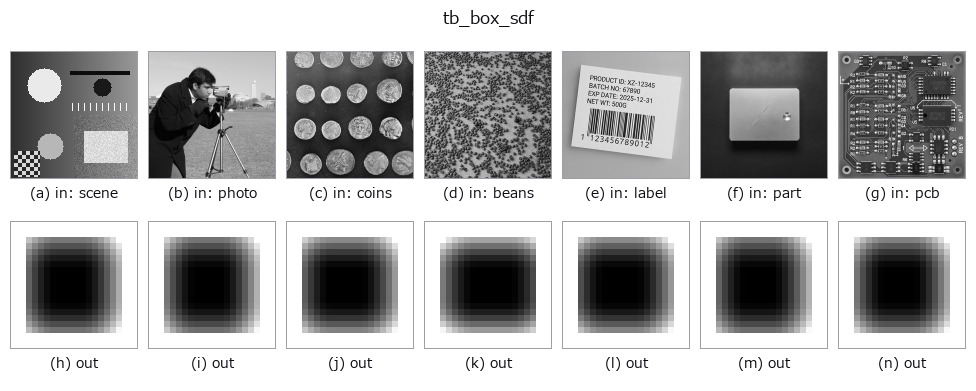

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
軸平行直方体の厳密な符号付き距離場(内側負・外側正)。
Inigo Quilez の box SDF: ``q = |p-center| - half_extents`` とし、
``outside = |max(q,0)|`` (角/辺/面の外はユークリッド距離),
``inside = min(max(q_x,q_y,q_z), 0)`` (内側は最近面までの負値),
``sdf = outside + inside``。
``half_extents`` は各軸の**半辺長**(中心から面まで)。外側は厳密距離(角では対角、面前は
垂直距離)、内側も最近面までの厳密負距離を与える。
Raises ValueError for any half_extent<0 or malformed grid/center/half_extents。
2-D 進化レジストリへ橋渡しした 3d の op box_sdf。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
