fullseye
invert — 2D gray op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "invert", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
invert_image(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

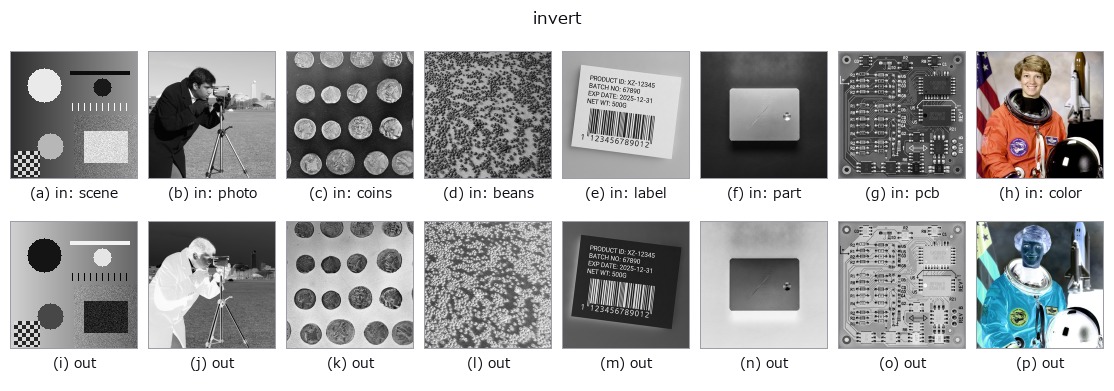

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
階調反転（ネガポジ反転）。HALCON の invert_image（Invert an image.）に相当。
1 - clip(v,0,1) を返すだけ。a, b は未使用。
- 入力を先に [0,1] へ clip してから反転するので、範囲外の値は飽和してから反転される(1.3 → 0、-0.2 → 1)。値域が [0,1] でない配列は前段で正規化しておくこと。
- 返り値は入力と同形の float、値域 [0,1]。NaN は clip を素通りして NaN のまま返る(
ops.py直登録の op なので backend の guard は掛からない —— 非有限を止めたいならfullseye.apply経由でon_error="raise")。 - 2 回掛けると元に戻る(対合)。region に掛ければ前景/背景が入れ替わるが、region 用には
invert_region(補集合)がある。 - 使いどころ: 暗い対象を
thresholdで「明るい側」として拾う前の反転、dc_rpca_sparseの暗い残差やxpil_contourの黒い線を正の信号にする、距離変換の「内側ほど暗い」を「内側ほど明るい」に読み替える。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
invert 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_gray_arith —
py -3.11 examples/gallery2d_gray_arith.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(gray)
gamma · scale_clip · equalize · sigmoid · clahe · sk_adapthist · sk_enhance_contrast · sk_autolevel
Provenance: ops.py — 2D operator registry. この per-op ノートは tools/opdocs.py md が自動生成(手編集しない)。
