polar_trans_region_inv — 2D geometry op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "polar_trans_region_inv", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
polar_trans_region_inv(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

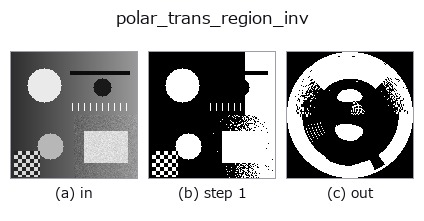

段階(前置きの op → この op。左から順):

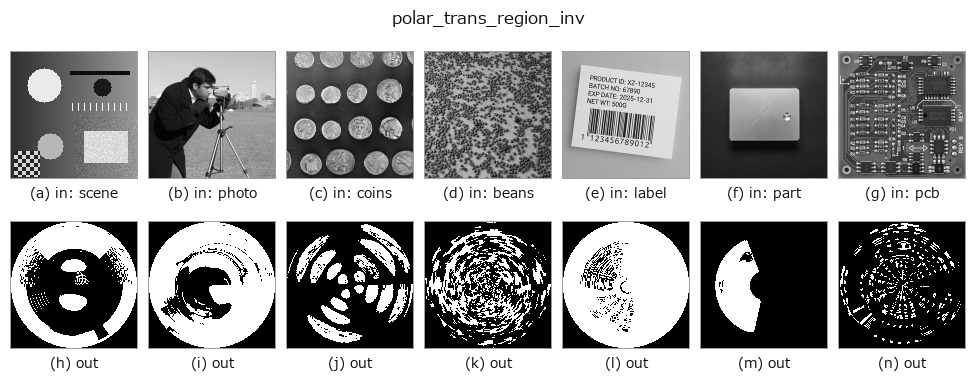

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
極座標表現を通常の直交座標（デカルト座標）へ逆変換する（cv2.warpPolar の逆写像モード）。中心から半径 min(h,w)/2 の円盤の外側は 0 で埋め、_rebinarise により 0.5 しきい値で二値領域に戻す。a, b は未使用（polar_trans_image_inv と同じ _sh_geom の polar_inv 分岐を共有）。
HALCON の polar_trans_region_inv（極座標領域を元のデカルト座標系の領域に戻す演算）に相当。実装上、円盤境界付近 1 画素程度は補間の丸めで非決定的になりうるため外側を明示的に 0 で塗って安全側に倒している（2026-09-02 修正済み、詳細は _sh_geom の polar_inv 分岐のコメント参照）。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
polar_trans_region_inv 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_geometry —
py -3.11 examples/gallery2d_geometry.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(geometry)
rotate_img · rescale_img · affine_warp · sk_swirl · mirror_image · transpose_region · rotate_image · zoom_image_factor
