transpose_region — 2D geometry op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "transpose_region", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
transpose_region(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

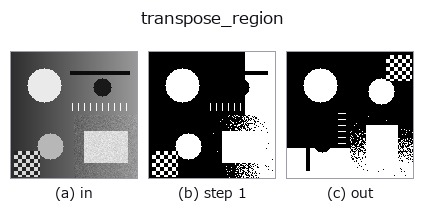

段階(前置きの op → この op。左から順):

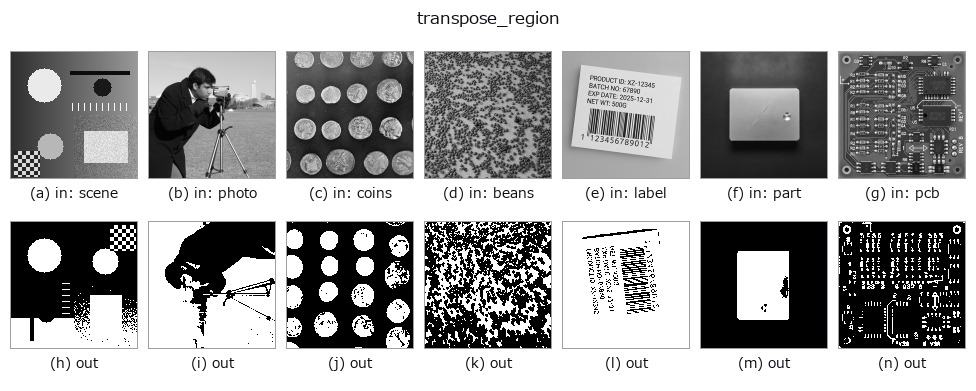

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
領域(2 値マスク)を転置する(x.T、対角線に関する鏡映=行と列の
入れ替え)。カテゴリは geometry だが in/out は region。幾何変換の一種
として _sh_geom で実装されているが、転置は補間を伴わないため
build() の _rebinarise を通しても値は変化しない(すでに {0,1} の
まま)。HALCON の transpose_region（Reflect a region about a point.）に
相当(HALCON の「点に関する反転」とは厳密には別の変換で、行列の転置=
対角線に関する反転という近似)。
a, b は未使用。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
transpose_region 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_geometry —
py -3.11 examples/gallery2d_geometry.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(geometry)
rotate_img · rescale_img · affine_warp · sk_swirl · mirror_image · rotate_image · zoom_image_factor · zoom_image_size
