sk_butterworth — 2D frequency op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "sk_butterworth", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

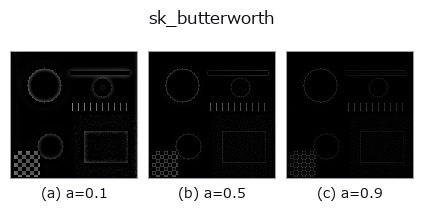

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

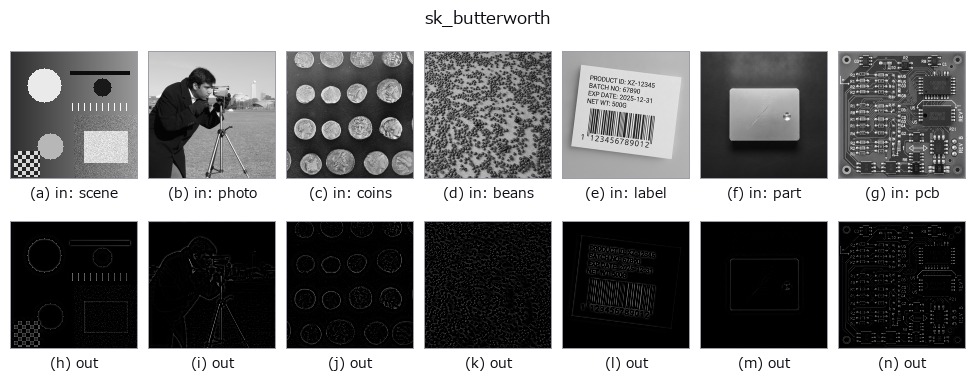

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
カラー (H,W,3) の入力は載せていない: この op は色チャネルを 3 本目の空間軸として扱う(色を跨ぐ)ため。チャネルごとに分けて呼ぶこと。
使い方
Butterworth フィルタ(周波数領域)。画像を FFT した上で、指定したカットオフ周波数より高い成分だけを通すハイパスフィルタとして働く(既定 high_pass=True のまま呼んでいる)。輪郭やテクスチャの高周波成分を強調する。
HALCON に直接対応するものは無い(空欄)。実装は filters.butterworth(v, cutoff_frequency_ratio=0.05+0.3*a) を [0,1] に clip しただけ —— a はカットオフ比を 0.05〜0.35 に振る(小さいほど低周波まで削られ、応答が強く/広く出る)。b は未使用。ハイパスなので低コントラストな平坦領域は 0 付近に落ち、直流成分(平均輝度)の情報は失われる。
端の扱い: 反対側へ巻き付ける(周期)(実測。tools/impl2/border_probe.py)。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
sk_butterworth 0.40 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_texture_freq —
py -3.11 examples/gallery2d_texture_freq.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(frequency)
lowpass · highpass · fft_image · power_real · power_byte · phase_rad · highpass_image · bandpass_image
