fullseye
phase_rad — 2D frequency op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "phase_rad", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
phase_rad(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

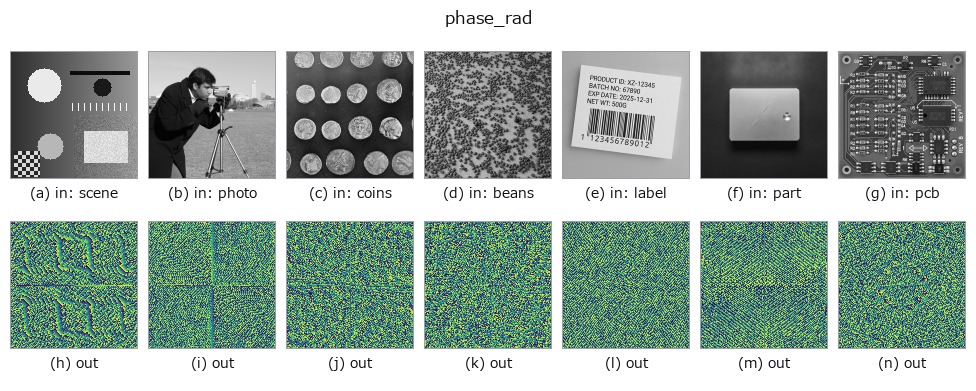

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
カラー (H,W,3) の入力は載せていない: この op は色チャネルを 3 本目の空間軸として扱う(色を跨ぐ)ため。チャネルごとに分けて呼ぶこと。
使い方
FFT の位相 angle(F) をラジアンから [0,1] に線形写像したもの(0=−π,
1=+π)。パワースペクトルが失う位相情報(構造の空間的な位置情報の大半を
担う)を可視化する。HALCON の phase_rad（Return the phase of a complex
image in radians.）に相当。
a, b は未使用。位相はノイズにきわめて敏感で、平坦な領域ではほぼ
無意味な値になる点に注意。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
phase_rad 0.40 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- acoustic_condition_monitoring —
py -3.11 examples/acoustic_condition_monitoring.py - gallery2d_texture_freq —
py -3.11 examples/gallery2d_texture_freq.py - poc_leak_localization —
py -3.11 examples/poc_leak_localization.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(frequency)
lowpass · highpass · sk_butterworth · fft_image · power_real · power_byte · highpass_image · bandpass_image
