tb_torus_sdf — 2D typed op
- データ種:
points→volume - 呼び出し:
fullseye.apply(img, "tb_torus_sdf", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

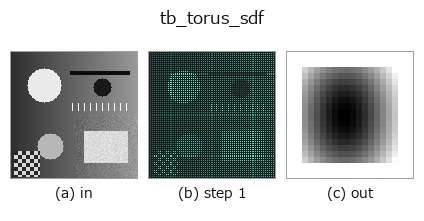

段階(前置きの op → この op。左から順):

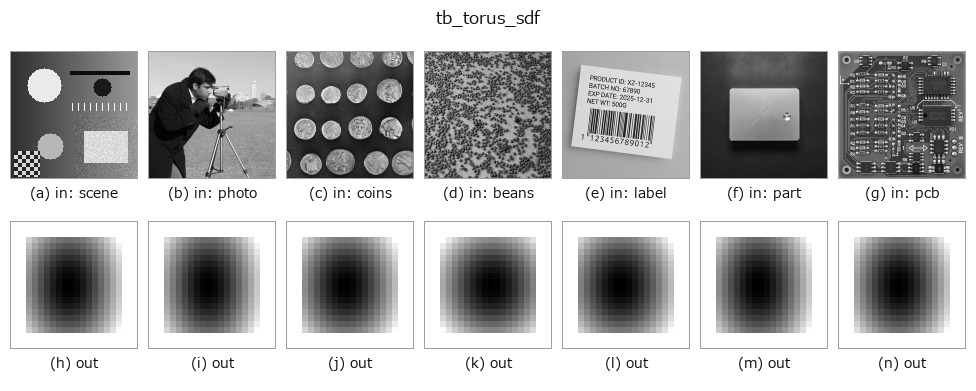

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
トーラス(ドーナツ)の厳密な符号付き距離場(内側負・外側正)。
sdf(p) = ‖(r - major_radius, t)‖ - minor_radius(r は軸からの半径、t は
軸方向の距離)。芯線が半径 major_radius の円で、その周りに半径 minor_radius
の管が付いた形なので、フィレット(隅の丸み)の解析形としてそのまま使える。
引数と検証(ValueError):
grid/center/axis: :func:cylinder_sdfと同じ(軸はドーナツの穴の向き)。major_radius: 芯線の半径(負は拒否)。minor_radius: 管の半径(負は拒否)。minor_radius >= major_radiusだと穴が 潰れた形(スピンドルトーラス)になる。拒否はしないが、厳密なのはminor_radius < major_radiusのときだけ(2026-10-07 訂正: 以前は「距離場としては正しい」と書いていた)。 管が軸の上で重なる内側では、値は境界までの真の距離より絶対値が小さい(major 1・minor 2 の 中心で −1、真値は −1.73)。符号と零等値面、外側の値は正しく、内側の絶対値は真の距離の下界 なので、球追跡(sphere tracing)には安全に使える。
返り値: grid.shape[:-1] の float64。
使いどころ: sdf_subtract で内隅にフィレットを削り出す / sdf_union で O リング溝の
形を作る。角を丸めるだけなら sdf_smooth_union のほうが手軽だが、あちらは丸みの
半径が形状に依存する —— 半径を設計値として持ちたいときはこちら。
空の入力(grid が 0 要素)は ValueError。
2-D 進化レジストリへ橋渡しした 3d の op torus_sdf。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
