tb_region_growing — 2D typed op
- データ種:
points→volume - 呼び出し:
fullseye.apply(img, "tb_region_growing", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

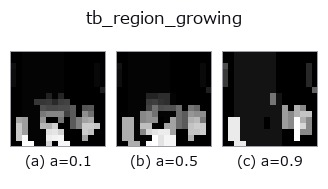

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

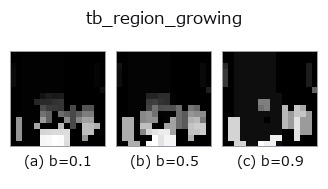

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

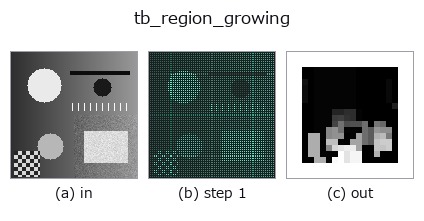

段階(前置きの op → この op。左から順):

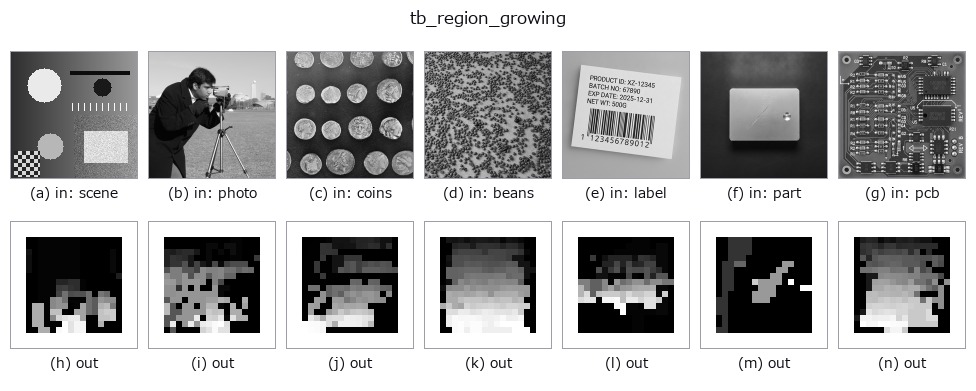

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
法線類似で領域成長し連結した平滑領域へ同ラベルを付す(曲率ゲート無し変種)。
各点を k 近傍グラフ上で BFS 成長させ、隣接点 q を「法線 n_p と n_q の成す角が
``angle_thresh_deg`` 未満」のときだけ同領域に加える。平面内の法線はほぼ平行なので
同一領域に連結し、向きの違う面の境界では角度が開いて連結が切れる → 面ごとに別領域。
法線は符号不定(PCA 由来)なので ``|n_p·n_q|`` で判定(表裏を同一視)。
Args:
points: (N,3) 点群。
normals: (N,3) 単位法線。None なら :func:`pointcloud.estimate_normals` で PCA 推定。
angle_thresh_deg: 隣接法線角度の許容上限[度]。(0,180) の範囲。
k: 近傍数(kNN グラフの次数)。
Returns:
labels: (N,) int。連結平滑領域ごとに 0,1,2,... を付与。**min_region_size 未満の
小領域(孤立点・向き不一致のゴミ)は -1(ノイズ/未割当)** = 統一契約(-1=ノイズ)に従う。
空入力は shape (0,) を返す。
2-D 進化レジストリへ橋渡しした 3d の op region_growing。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。a が angle_thresh_deg(既定 15)、b が k(既定 20)を振る。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_region_growing 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op region_growing を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- sensor_seg —
py -3.11 examples_3d/sensor_seg.py
型が繋がる次の op(volume を入力に取れる)
identity · vol_gaussian · vol_median · vol_erode · vol_dilate · vol_threshold · vol_reg_dilate · vol_reg_erode
