tb_inside_outside — 2D typed op
- データ種:
points→signal - 呼び出し:
fullseye.apply(img, "tb_inside_outside", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

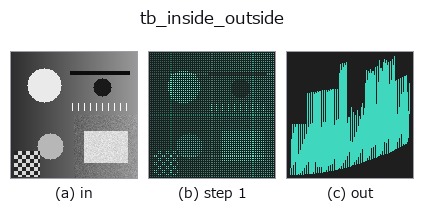

段階(前置きの op → この op。左から順):
別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
スーパー2次曲面の内外関数 F(表面=1, 内部<1, 外部>1)。
``F(X) = (|x/a1|^(2/eps2) + |y/a2|^(2/eps2))^(eps2/eps1) + |z/a3|^(2/eps1)``。
``R, t`` で姿勢(``X_body = R.T @ (X - t)``)。
Parameters
----------
points : array_like (N,3)
a : (a1,a2,a3) 半径(すべて正)
eps : (eps1,eps2) 形状指数(> 0)
R : (3,3) 回転(列 = body 軸の world 表現)、既定 = 単位
t : (3,) 平行移動(body 中心の world 位置)、既定 = 原点
Returns
-------
np.ndarray, shape (N,)
2-D 進化レジストリへ橋渡しした 3d の op inside_outside。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_inside_outside 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op inside_outside を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- superquadric_fit —
py -3.11 examples_3d/superquadric_fit.py
型が繋がる次の op(signal を入力に取れる)
identity · tb_create_funct_1d_array · tb_smooth_funct_1d_gauss · tb_smooth_funct_1d_mean · tb_derivate_funct_1d · tb_integrate_funct_1d · tb_zero_crossings_funct_1d · tb_abs_funct_1d
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
