tb_env_lightbox — 2D typed op
- データ種:
points→signal - 呼び出し:
fullseye.apply(img, "tb_env_lightbox", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

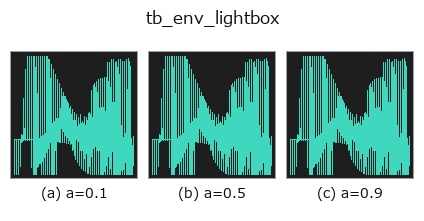

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

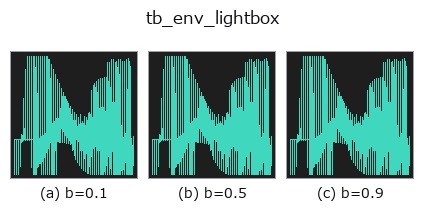

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

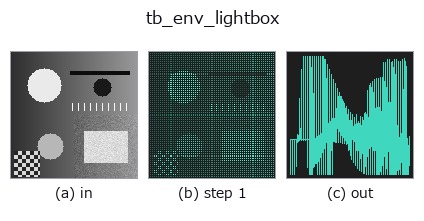

段階(前置きの op → この op。左から順):

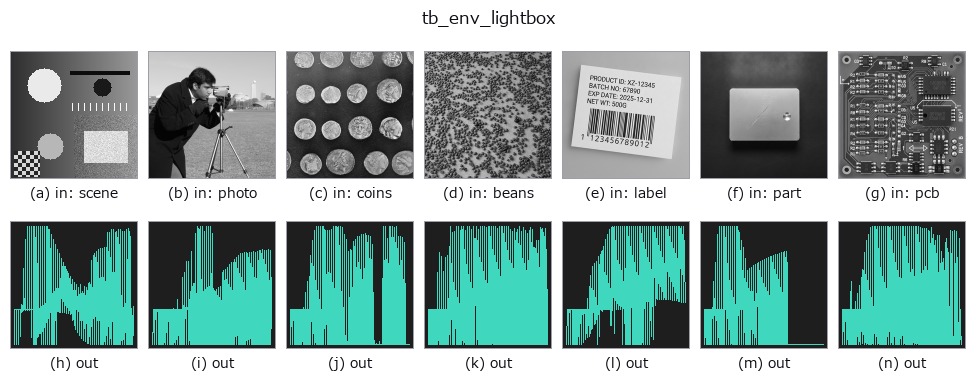

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
撮影ボックスの環境(広い天井の明かり + ほんのり明るい周囲)。無彩色。
:func:env_studio が「劇的に見せる」ための暗い部屋 + 小さいソフトボックス 2 灯
なのに対し、こちらは加工面が加工面に見えるための環境。2026-09-05 の実測で
分かった 2 つの条件を満たすように作ってある:
- 周囲が明るいこと ―― 暗い環境だとアルミが真っ黒になる(反射率 ~0.9 の金属が 黒く写るのは、映るものが黒いから)。
- それでも勾配があること ―― 完全に一様な環境では、どんな異方性ローブでも 同じ値を返すので加工目が消える。ブラシ目が見えるのは、目が環境の明暗を 目方向に引き伸ばすからである。
加工目は斜めから見ないと出ない(真上から見た平面は反射方向が全画素で天頂に
集中し、環境の勾配を掃かない)。optical_camera(tilt_deg=50〜70) 程度が目安。
空の入力(directions が 0 要素)は ValueError。
2-D 進化レジストリへ橋渡しした optics の op env_lightbox。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。a が base(既定 0.45)、b が key(既定 4)を振る。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_env_lightbox 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op env_lightbox を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- studio_raytrace_scene —
py -3.11 examples/studio_raytrace_scene.py
