tb_capsule_sdf — 2D typed op
- データ種:
points→volume - 呼び出し:
fullseye.apply(img, "tb_capsule_sdf", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

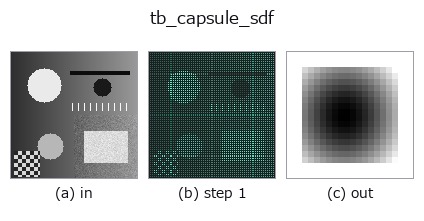

段階(前置きの op → この op。左から順):

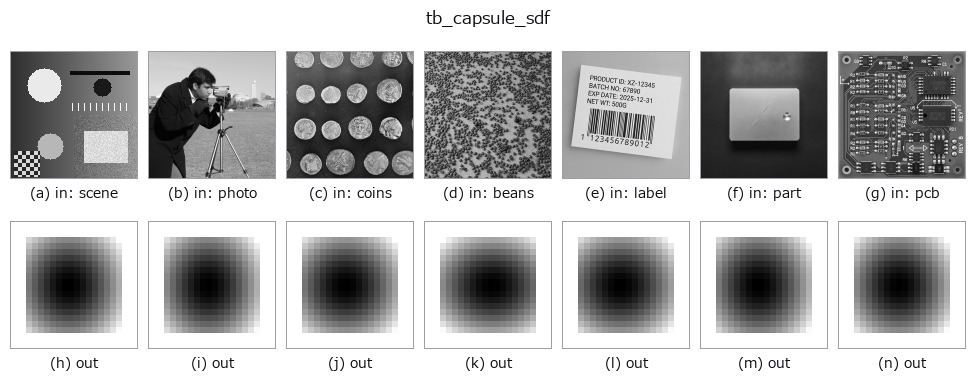

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
動き(GIF: フレーム / 視点 / スライスを順に。静止の図が完成形で、GIF は補助):
使い方
線分 a–b を半径 radius で太らせたカプセルの厳密な符号付き距離場。
``sdf(p) = ‖p - (a + clamp(((p-a)·(b-a))/‖b-a‖², 0, 1)·(b-a))‖ - radius``。
線分への最短距離そのものなので**全空間で勾配ノルム 1**(円柱と違い端が丸いぶん、
角が無く厳密)。リブ・配管・骨・ワイヤ・工具の掃引体積の近似に向く。
引数と検証(``ValueError``):
- ``grid``: 最終軸が 3 の float 配列 ``(..., 3)``。
- ``a`` / ``b``: 芯線の端点(要素数 3)。``a == b`` なら球(``sphere_sdf`` と一致)。
- ``radius``: 太さ(負は拒否)。
返り値: ``grid.shape[:-1]`` の float64。
使いどころ: 工具の到達性を「工具の掃引体積が部品と交わらないか」で見るとき、工具を
カプセルで置いて ``sdf_intersect`` の最小値が正かを見る。骨梁・血管・繊維の合成にも。
2-D 進化レジストリへ橋渡しした 3d の op capsule_sdf。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
