morph_grad — 2D morphology op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "morph_grad", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
gray_range_rect(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

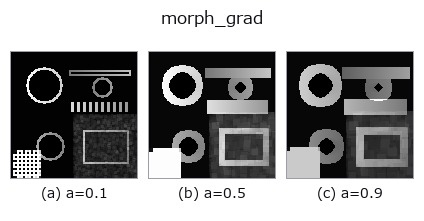

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

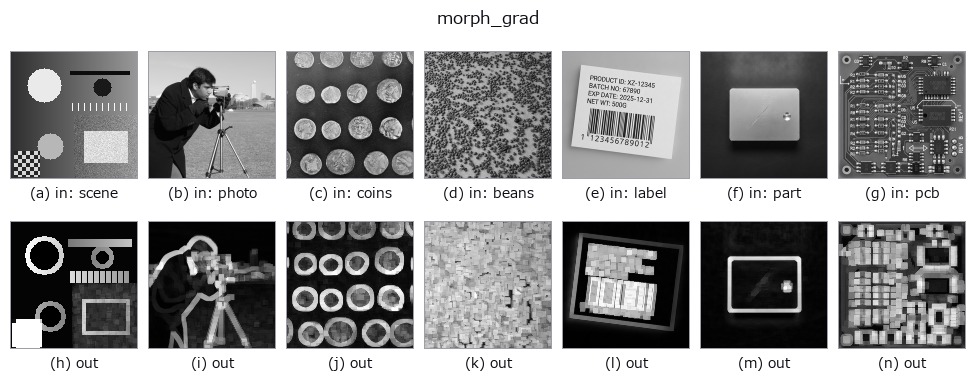

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
カラー (H,W,3) の入力は載せていない: この op は色チャネルを 3 本目の空間軸として扱う(色を跨ぐ)ため。チャネルごとに分けて呼ぶこと。
使い方
モルフォロジー勾配（膨張 − 侵食）。HALCON の gray_range_rect（Determine the gray value range within a rectangle.）に相当。
a が構造要素の一辺を 3,5,7,9（_k(a)）に振る。b は未使用。窓内の最大値と最小値の差を返すため、エッジ検出フィルタ（Sobel 等）に似た働きをするが方向を持たない。結果は _norm で正規化される。
つまみ(実測): a は段階的に効き、切り替わるのは a ≈ 0.25、0.49、0.75(実測。刻み 0.02 の掃きで測った位置)。
値の比較可能性(実測): 出力をその画像の最大値で正規化している(出力の最大が常に 1.0、入力を定数倍しても出力が変わらない)。したがって画像をまたいで値を比較できない —— 同じ強さの特徴でも、その画像の中で最も強い特徴が何かによって値が変わる。弱い特徴しか無い画像では雑音が 1.0 まで持ち上がる。画像間で比べたいときは、共通の基準で割り直すこと。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
