fullseye
gamma_image — 2D gray op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "gamma_image", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
gamma_image(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

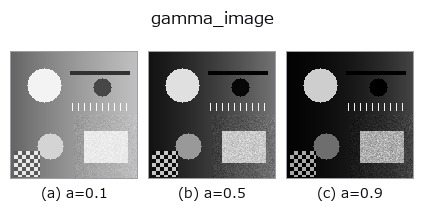

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

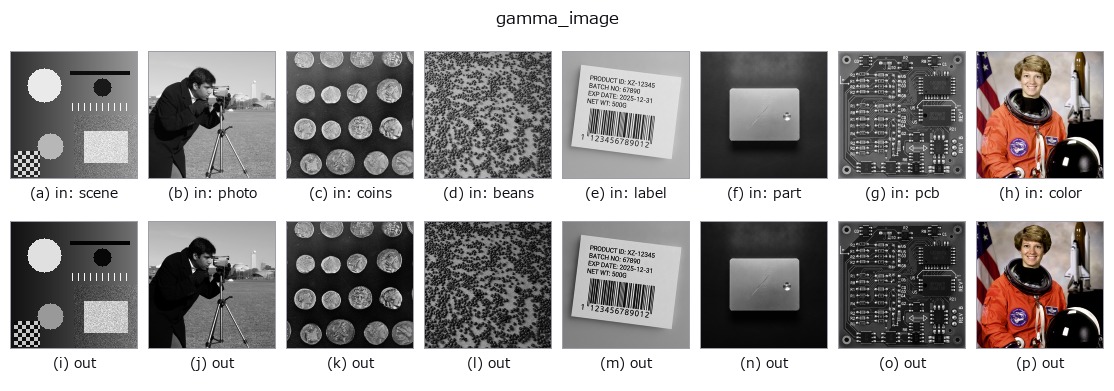

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
ガンマ補正 x ** (0.3 + 2.5*a)。a が 0 に近いほど指数は 0.3 に
近づき暗部を持ち上げ、a が 1 に近いほど指数は 2.8 に近づき暗部を潰して
コントラストを強める。HALCON の gamma_image（Perform a gamma encoding or
decoding of an image.）の代役。
a はガンマ指数を 0.3〜2.8 の範囲で線形に振る（既定の a=0.5 は γ=1.55 であって素通しではない。γ=1 が要るなら a=0.28）。b は未使用。HALCON の実装は
Encode/Decode の切替や AmpFactor など複数パラメータを持つが、ここでは
単純なべき乗写像 1 本に単純化している(近似)。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
gamma_image 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_gray_arith —
py -3.11 examples/gallery2d_gray_arith.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(gray)
gamma · invert · scale_clip · equalize · sigmoid · clahe · sk_adapthist · sk_enhance_contrast
Provenance: ops.py — 2D operator registry. この per-op ノートは tools/opdocs.py md が自動生成(手編集しない)。
