xsitk_signed_maurer_dist — 2D extra op
- データ種:
region→image - 呼び出し:
fullseye.apply(img, "xsitk_signed_maurer_dist", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。

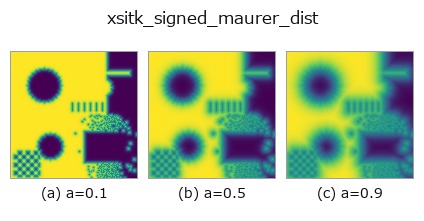

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

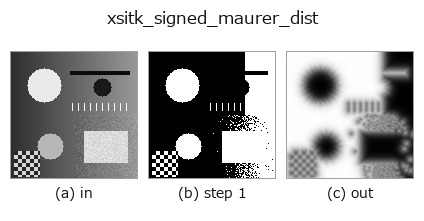

段階(前置きの op → この op。左から順):

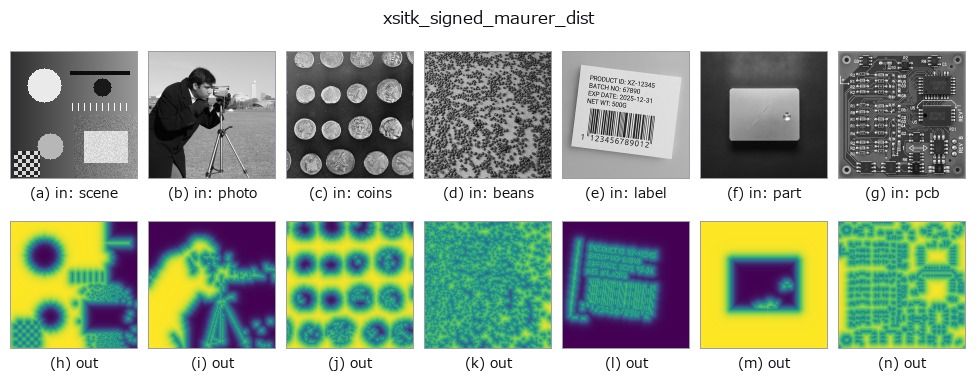

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
符号付き距離マップ(SimpleITK SignedMaurerDistanceMap)を tanh で [0,1] に押し込んだもの。二値領域の境界からの距離(内側/外側とも)を、境界付近ほど 0.5 から離れる連続値の画像として表す。
a は tanh のスケール(1.0+9.0*a で 1〜10。大きいほど遷移が緩やかで広い範囲がグレーになる)を振る。b は未使用。距離を画素座標のスケールで解釈する点、符号(内側/外側どちらが正か)は SimpleITK のデフォルト規約に従う点に注意。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
xsitk_signed_maurer_dist 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_color_artistic —
py -3.11 examples/gallery2d_color_artistic.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(extra)
xsitk_curvature_flow · xsitk_minmax_curv_flow · xsitk_curv_aniso_diff · xsitk_laplacian_sharpen · xsitk_grayscale_fillhole · xsitk_grayscale_grindpeak · xsitk_opening_by_recon · xsitk_closing_by_recon
