xsitk_curvature_flow — 2D extra op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "xsitk_curvature_flow", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

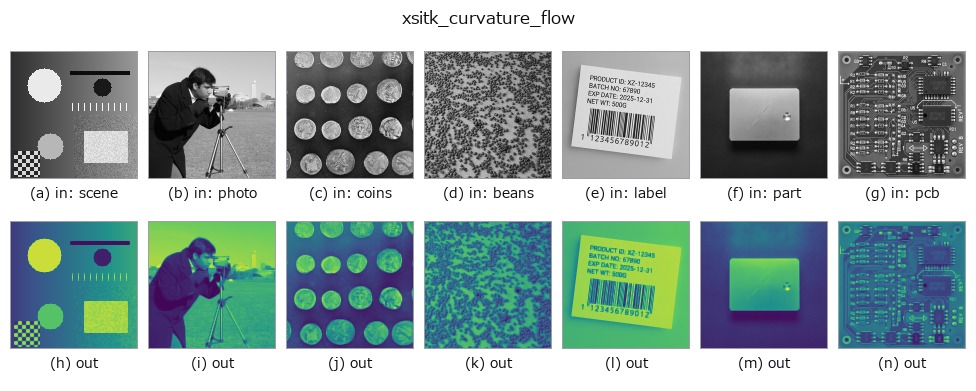

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
カラー (H,W,3) の入力は載せていない: この op は色チャネルを 3 本目の空間軸として扱う(色を跨ぐ)ため。チャネルごとに分けて呼ぶこと。
使い方
曲率流平滑化(SimpleITK CurvatureFlow)。等高線の曲率に比例した速度で画像をぼかす非線形拡散で、直線的なエッジは保たれやすく、丸まった細部から先に消えていく。
a は反復回数(1+int(a*8) で 1〜9 回)を振る —— 増やすほど強く平滑化される。時間刻みは 0.0625 固定。b は未使用。出力は [0,1] にクリップ。
| 端の扱い: 端画素を重複させて折り返す (d c b a | a b c d、scipy の既定 reflect)(実測。tools/impl2/border_probe.py)。 |
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
xsitk_curvature_flow 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_color_artistic —
py -3.11 examples/gallery2d_color_artistic.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(extra)
xsitk_minmax_curv_flow · xsitk_curv_aniso_diff · xsitk_laplacian_sharpen · xsitk_grayscale_fillhole · xsitk_grayscale_grindpeak · xsitk_opening_by_recon · xsitk_closing_by_recon · xsitk_signed_maurer_dist
