tb_landmark_asymmetry — 2D typed op
- データ種:
points→signal - 呼び出し:
fullseye.apply(img, "tb_landmark_asymmetry", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

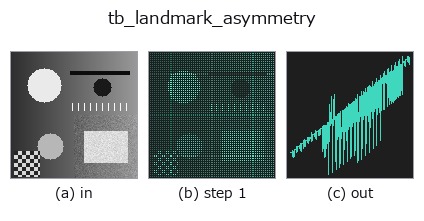

段階(前置きの op → この op。左から順):

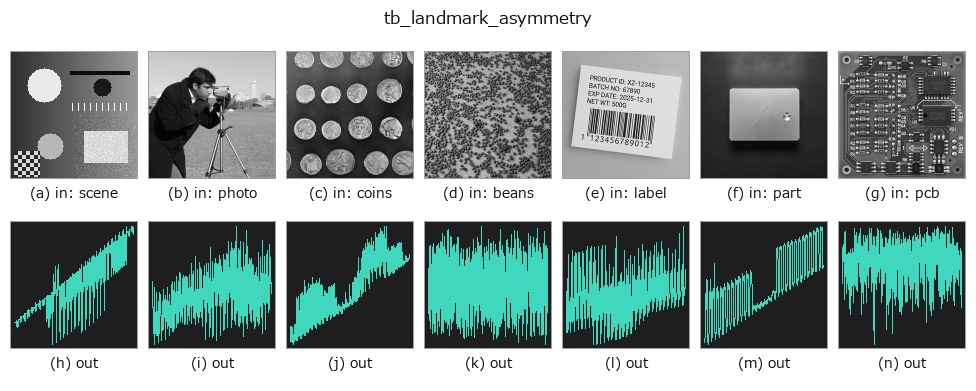

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
左右の対ごとの符号つき非対称量。→ (M,)。
各対について、片方を面で鏡映してもう片方と比べ、面の法線方向の差を返す。
符号は「右が外側なら正」(:func:`mirror_plane_from_pairs` が法線をその向きに
揃えている)。**絶対値にまとめない** —— 左右どちらが張り出しているかは
臨床でも検査でも意味が違う。
``pairs=None`` / ``plane=None`` はどちらも :func:`mirror_plane_from_pairs`
と同じ既定(前半/後半の対、その対から出した正中面)。**面を省くと、面自体が
同じ対から決まる**ので「面を決めた材料で面からのずれを測る」ことになる ——
それでも左右差は測れる(中点は定義上どちらの側にも寄らない)が、
別の情報源から面が決まるなら渡したほうが強い。
2-D 進化レジストリへ橋渡しした shapestat の op landmark_asymmetry。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_landmark_asymmetry 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op landmark_asymmetry を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- shapestat_landmark_tour —
py -3.11 examples/shapestat_landmark_tour.py
型が繋がる次の op(signal を入力に取れる)
identity · tb_create_funct_1d_array · tb_smooth_funct_1d_gauss · tb_smooth_funct_1d_mean · tb_derivate_funct_1d · tb_integrate_funct_1d · tb_zero_crossings_funct_1d · tb_abs_funct_1d
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
