tb_jitter — 2D typed op
- データ種:
points→points - 呼び出し:
fullseye.apply(img, "tb_jitter", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

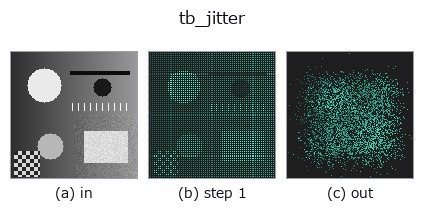

段階(前置きの op → この op。左から順):
別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
各点に等方ガウスノイズ N(0, sigma) を付加(センサ位置ノイズの模倣)。
``sigma`` はワールド単位の標準偏差(ユーザ指定パラメータ)。``clip`` を与えると
各成分の変位を ``[-clip, clip]`` に切り詰める(外れ変位の抑制)。大 N ではノイズの
平均≈0・標準偏差≈sigma となる。返り値は入力と同形状 ``(N,3)``。
- ``sigma < 0`` は ``ValueError``。``sigma == 0`` または空入力は入力のコピーを返す。
- ``clip`` は与えるなら ``> 0``(それ以外は ``ValueError``)。切り詰めは成分ごとなので
変位ベクトルの長さは最大 ``√3·clip``。
- ``seed`` で決定論的(``np.random.default_rng(seed)``)。同 seed・同形状なら同じノイズ。
- 入力は ``(N,3)`` の有限値のみ(長さ 3 の 1-D は 1 点に昇格、それ以外や NaN は
``ValueError``)。返り値は float64。
- 位置合わせ(``register_fpfh`` 等)のノイズ耐性を測るとき、``sigma`` を点間隔
(``voxel_grid_downsample`` の格子幅など)に対する比で決めると条件を比較しやすい。
2-D 進化レジストリへ橋渡しした 3d の op jitter。実装は同じで、呼び出し規約だけ op(v, a, b) に合わせてある。この op に調整点は無く、a も b も使われない。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
img_to_points 0.50 0.50
tb_jitter 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
次の例は元の台帳 op jitter を呼ぶもの。この橋渡し op は同じ実装を fn(v, a, b) 規約に合わせただけなので、挙動はそのまま当てはまる(呼び出し形だけ違う)。
- augment_pointcloud —
py -3.11 examples_3d/augment_pointcloud.py
型が繋がる次の op(points を入力に取れる)
identity · tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal
同カテゴリ(typed)
tb_points_to_voxel · tb_estimate_point_normals · tb_iss_keypoints · tb_project_points · tb_render_point_depth · tb_statistical_outlier_removal · tb_radius_outlier_removal · tb_voxel_grid_downsample
