cv_bilateral — 2D smoothing op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "cv_bilateral", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
bilateral_filter(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

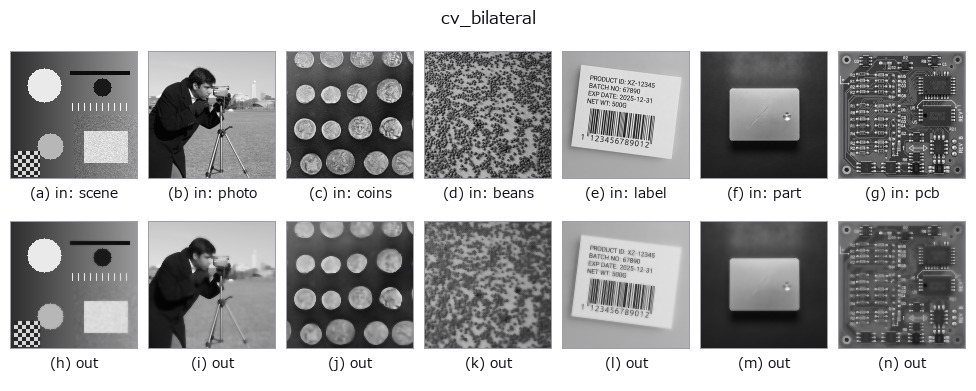

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
カラー (H,W,3) の入力は載せていない: この op は色チャネルを 3 本目の空間軸として扱う(色を跨ぐ)ため。チャネルごとに分けて呼ぶこと。
使い方
バイラテラルフィルタ(OpenCV 実装)。空間的な近さと輝度値の近さの両方を重みにしたガウス的平滑化で、エッジ(輝度差の大きい境界)をぼかさずに平坦部だけを滑らかにする。
HALCON の bilateral_filter(bilateral filtering of an image.)に相当。実装は cv2.bilateralFilter(v, d=5, sigmaColor=0.05+0.4*b, sigmaSpace=1.0+3.0*a) —— カーネル直径 d は 5 に固定、a は空間方向の広がり sigmaSpace を 1.0〜4.0 に、b は輝度方向の許容差 sigmaColor を 0.05〜0.45 に振る(引数の並びが sigmaColor, sigmaSpace の順なので a/b の対応がずれやすい点に注意)。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
cv_bilateral 0.35 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_smoothing_rank —
py -3.11 examples/gallery2d_smoothing_rank.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(smoothing)
gaussian · mean_box · bilateral · unsharp · sk_tv · sk_wavelet · sk_rolling_ball · sk_nlm
