nonmax_suppression_amp — 2D segmentation op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "nonmax_suppression_amp", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
nonmax_suppression_amp(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

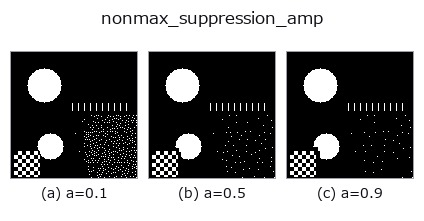

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

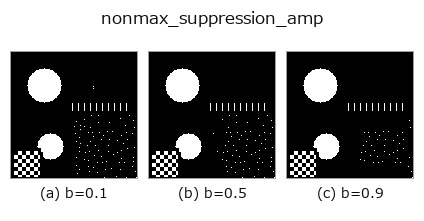

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

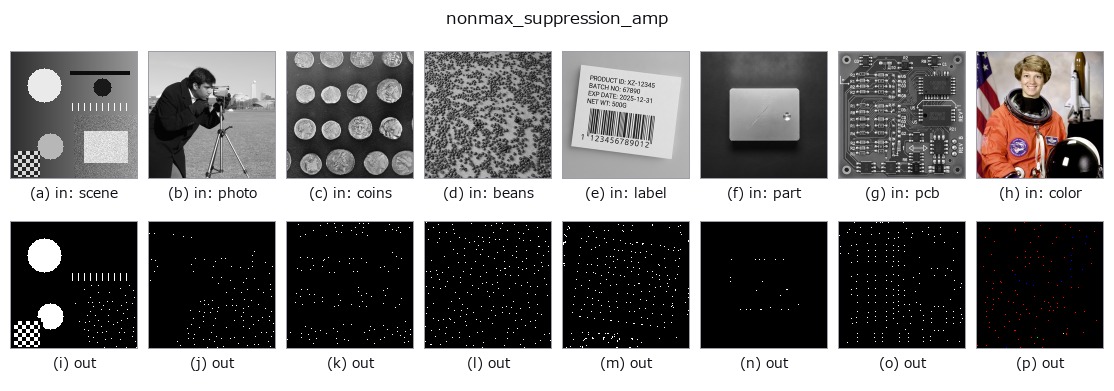

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
極大点（ローカルマキシマム）を抽出する非極大値抑制。窓内最大値と一致し、かつ閾値 0.3+0.4b を超える画素だけを前景として残す。a が窓サイズを 3/5/7/9 に振る。
HALCON の nonmax_suppression_amp（エッジ振幅画像上で法線方向に非極大点を抑制し、稜線を 1 画素幅に絞る演算）とは異なり、この実装は方向を考慮しない単純な局所最大値判定で、エッジ法線方向のサブピクセル抑制は行わない近似。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
nonmax_suppression_amp 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_segmentation —
py -3.11 examples/gallery2d_segmentation.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(segmentation)
threshold · otsu · canny · adaptive_gauss_thresh · sk_otsu · sk_li · sk_yen · sk_sauvola
