otsu — 2D segmentation op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "otsu", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
binary_threshold(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

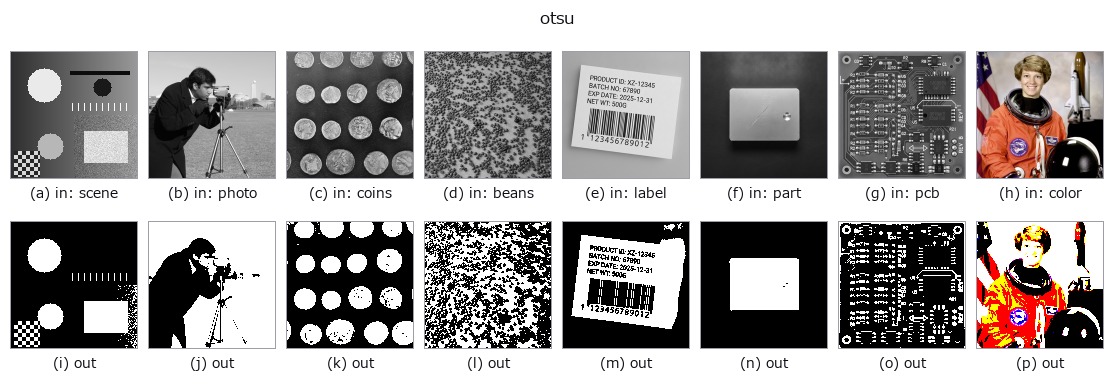

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
大津の判別分析法（Otsu’s method）による自動しきい値処理。HALCON の binary_threshold（Segment an image using binary thresholding.）に相当。
a, b は未使用（しきい値は入力から自動で決まる）。値が [0,1] に収まっていればその範囲を、はみ出していれば入力の実際の範囲を 256 ビンのヒストグラムに分け、クラス間分散 ω(1-ω) を最大化するしきい値を全探索して選び、それより大きい画素を前景とする。前景・背景 2 クラスの分離を仮定するため、ヒストグラムが単峰（1 山）の画像では意図しない位置で切れることがある。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
otsu 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- ct_inspection —
py -3.11 examples/ct_inspection.py - gallery2d_segmentation —
py -3.11 examples/gallery2d_segmentation.py - poc_bone_trabecular_thickness —
py -3.11 examples/poc_bone_trabecular_thickness.py - poc_colocalization_crosstalk —
py -3.11 examples/poc_colocalization_crosstalk.py - poc_dimensional_inspection —
py -3.11 examples/poc_dimensional_inspection.py - poc_document_scan —
py -3.11 examples/poc_document_scan.py - poc_fresco_craquelure —
py -3.11 examples/poc_fresco_craquelure.py - poc_matrix_code_reading —
py -3.11 examples/poc_matrix_code_reading.py - poc_metal_grain_size —
py -3.11 examples/poc_metal_grain_size.py - poc_real_coin_metrology —
py -3.11 examples/poc_real_coin_metrology.py - poc_solar_el_inspection —
py -3.11 examples/poc_solar_el_inspection.py - poc_vegetation_cover —
py -3.11 examples/poc_vegetation_cover.py - quickstart —
py -3.11 examples/quickstart.py - segment_and_classify —
py -3.11 examples/segment_and_classify.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(segmentation)
threshold · canny · adaptive_gauss_thresh · sk_otsu · sk_li · sk_yen · sk_sauvola · sk_niblack
