canny — 2D segmentation op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "canny", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
edges_image(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

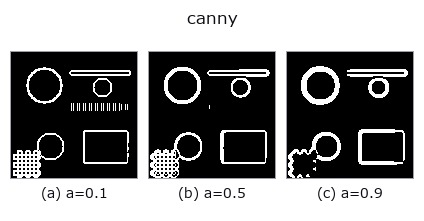

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

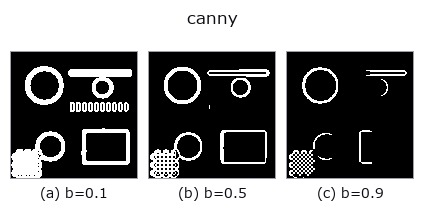

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

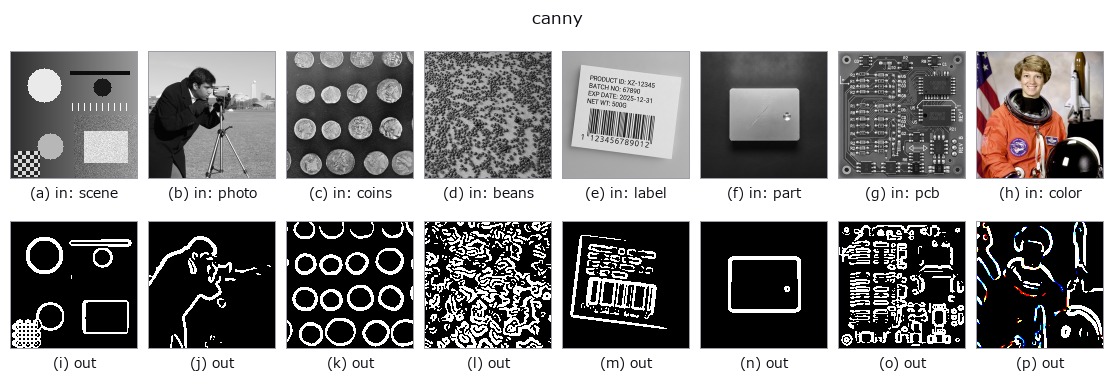

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
簡易 Canny 風エッジ検出（region を返す）。HALCON の edges_image（Extract edges using Deriche, Lanser, Shen, or Canny filters.）に対応付けられているが、非極大抑制やヒステリシスしきい値処理は行わない簡略版（近似）。
a が事前平滑化のガウシアン σ を 0.5〜2.0 に、b がしきい値を 0.1〜0.6 に振る。ガウシアンでぼかした画像に Sobel 勾配強度を掛け、正規化した値を b で二値化するだけ——本家 Canny の細線化（1画素幅への収束）は無いため、エッジは本来の Canny より太く、複数画素にまたがって残る。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
canny 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_segmentation —
py -3.11 examples/gallery2d_segmentation.py - poc_real_coin_metrology —
py -3.11 examples/poc_real_coin_metrology.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(segmentation)
threshold · otsu · adaptive_gauss_thresh · sk_otsu · sk_li · sk_yen · sk_sauvola · sk_niblack
