m1_measure_pos — 2D measure1d op
- データ種:
image→contour - 呼び出し:
fullseye.apply(img, "m1_measure_pos", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
measure_pos(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

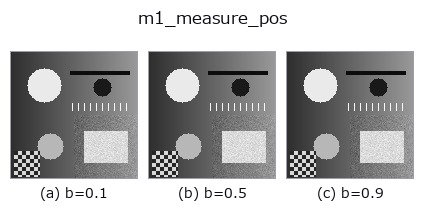

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

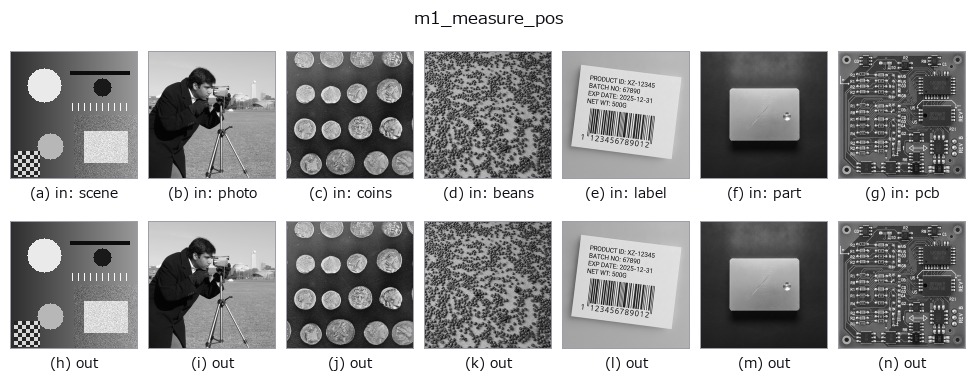

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
中心を通るキャリパー線上のサブピクセルエッジ位置を抽出する（HALCONmeasure_pos に相当: 矩形/円弧に垂直な直線エッジを検出する）。
線は画像中心を通り、a で向きを theta = a*pi に振る。輝度プロファイルをガウシアンで軽く平滑化してから |d/ds gray| のピークをサブピクセル（3 点放物線補間）で検出し、b（0〜1）を最大振幅に対する相対しきい値として弱いエッジを捨てる。戻り値は CONTOUR（{"shape": (H,W), "cs": [1x2 の (row, col) 点, ...]}）、座標単位は入力画像のピクセル。主な使い道はエッジ数を count_contoursで数えること。
