smooth_contours — 2D contour op
- データ種:
contour→contour - 呼び出し:
fullseye.apply(img, "smooth_contours", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
smooth_contours_xld(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

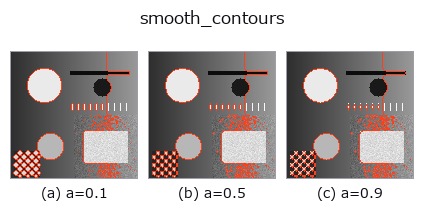

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

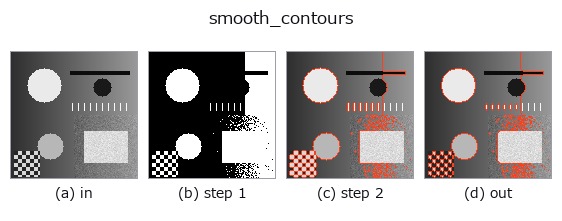

段階(前置きの op → この op。左から順):

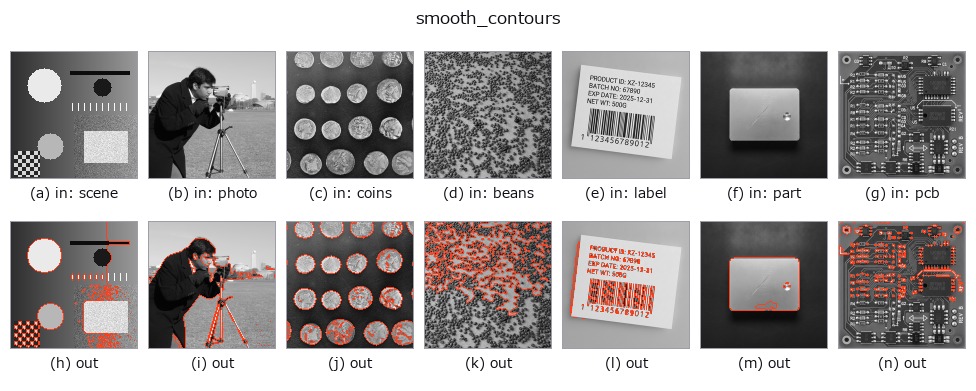

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
移動平均による XLD 輪郭の平滑化。HALCON の smooth_contours_xld（Smooth an XLD contour.）に相当。
a が平滑化窓の半幅を 1〜4（窓長 2w+1 = 3,5,7,9）に振る。b は未使用。各輪郭の (row, col) 列を独立に等重み移動平均（np.convolve の "same" モード）で均す。点数が窓長の 2 倍以下の短い輪郭はそのまま素通しする（平滑化されない）。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
sk_find_contours 0.50 0.50
smooth_contours 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_contour_measure —
py -3.11 examples/gallery2d_contour_measure.py
型が繋がる次の op(contour を入力に取れる)
identity · select_contours · fit_line_contours · contours_to_region · count_contours · total_length · select_contours_xld · smooth_contours_xld
同カテゴリ(contour)
select_contours · fit_line_contours · contours_to_region · sk_find_contours · edges_sub_pix · lines_gauss · select_contours_xld · smooth_contours_xld
