hx_select_xld_point — 2D halcon_ext op
- データ種:
contour→contour - 呼び出し:
fullseye.apply(img, "hx_select_xld_point", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
select_xld_point(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

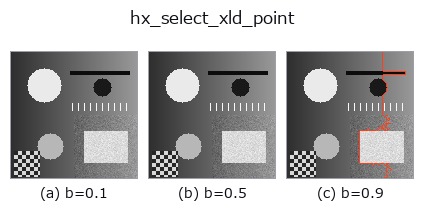

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

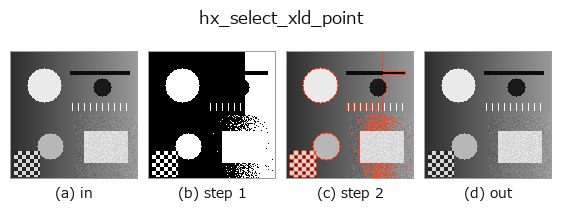

段階(前置きの op → この op。左から順):

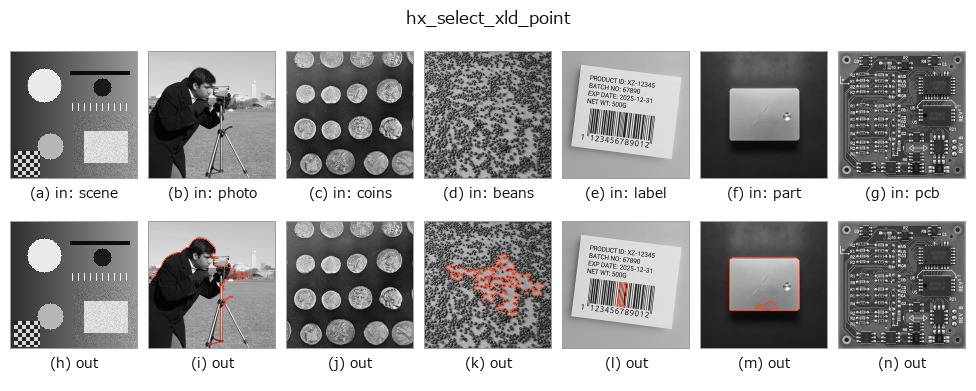

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
クエリ点(正規化 a,b)を外接矩形に含む contour のみ選ぶ(filter)。
正規化座標 (a, b) のクエリ点 (qy, qx) = (a*H, b*W) が、contour の外接軸並行矩形
[min row, max row] × [min col, max col] に入る contour だけを残して返す。
a→ クエリ点の行(0〜1 を高さに写す)。b→ クエリ点の列(0〜1 を幅に写す)。
判定は外接矩形であって contour の内側(多角形の内外)ではないので、L 字や環状の contour では contour の外の
点でも選ばれる。厳密な内外判定が要るなら contours_to_region で region 化して hx_test_region_point。
点に最も近い contour までの距離は hx_distance_pc。該当が無ければ空の contour 集合。
