hx_region_to_label — 2D halcon_ext op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "hx_region_to_label", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
region_to_label(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

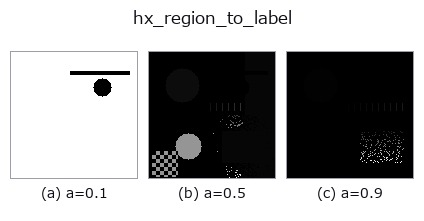

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

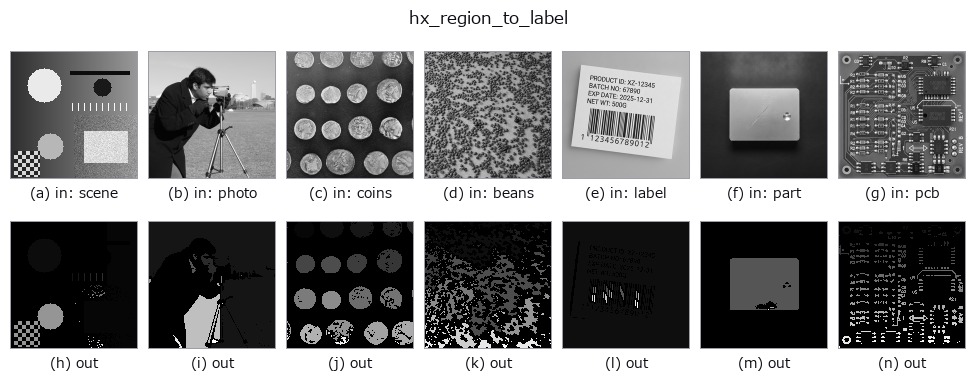

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
しきい値 a で二値化した領域の連結成分をラベル画像に変換(正規化)。
v > a を前景として ndimage.label(8 近傍)で連結成分にラベル付けし、ラベル番号 1..n を n で割った
float 画像を返す。背景は 0、成分は 1/n, 2/n, ..., 1 の等間隔の値になる。成分が無ければ全 0。
a→ 二値化しきい値(region を渡すときは 0.5 にする)。bは未使用。
ラベル番号は走査順(左上から)で振られるため、同じ成分でも画像内の他の成分数 n が変わると値が変わる。
値で成分を識別する用途にのみ向き、値の大小に意味は無い。成分ごとの統計が欲しければ hx_region_to_mean
(平均 gray 値で塗る)を使う。ラベル画像から 1 成分だけを取り出すには threshold 系で値域を切る。
