hx_gen_bandfilter — 2D halcon_ext op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "hx_gen_bandfilter", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
gen_bandfilter(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

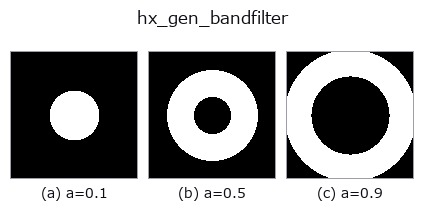

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

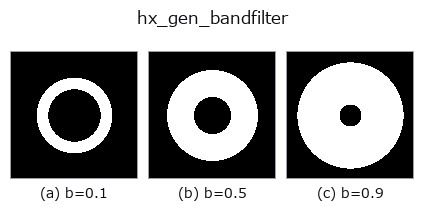

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

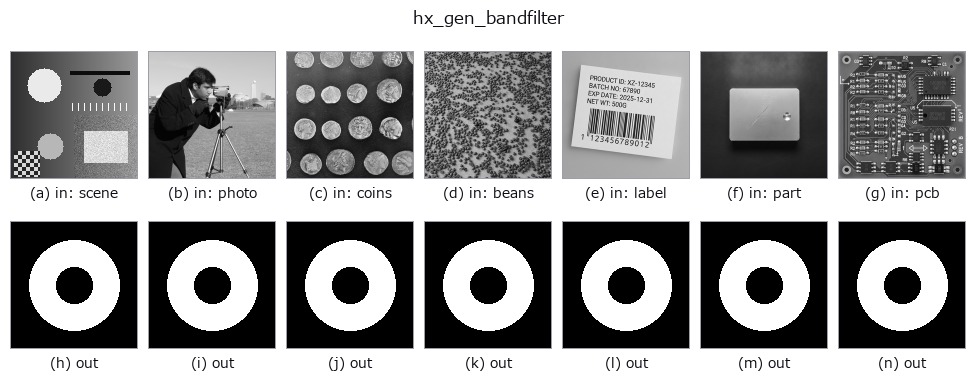

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
理想バンドフィルタ画像(周波数円環、中心半径 a・幅 b)。gen_bandpass と別 operator。
hx_gen_lowpass と同じ fftshift 済の正規化周波数半径 r(中心=DC)に対し
c - half <= r <= c + half の円環を 1 とする 0/1 の float 画像(周波数領域マスク)を返す。入力 v は
形状の取得にのみ使う。
a→ 円環の中心半径c = 0.05 + 0.4*a(0.05〜0.45)。b→ 半幅half = 0.03 + 0.15*b(0.03〜0.18)。内半径c - halfが負になる組み合わせ(小さい a と 大きい b)では DC を含む円板になり、実質ローパスになる。
hx_gen_bandpass が「内半径と幅」なのに対し、こちらは「中心と半幅」で同じ円環を指定する。特定の空間周波数
(縞の周期 1/c 画素)だけを抜き出すマスクを作り、fft_generic などの中心=DC スペクトルと画素積で使う。
値の比較可能性(実測): 出力をその画像の最大値で正規化している(出力の最大が常に 1.0、入力を定数倍しても出力が変わらない)。したがって画像をまたいで値を比較できない —— 同じ強さの特徴でも、その画像の中で最も強い特徴が何かによって値が変わる。弱い特徴しか無い画像では雑音が 1.0 まで持ち上がる。画像間で比べたいときは、共通の基準で割り直すこと。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
hx_gen_bandfilter 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_halcon_ext —
py -3.11 examples/gallery2d_halcon_ext.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(halcon_ext)
hx_gen_circle · hx_gen_ellipse · hx_gen_rectangle2 · hx_gen_checker_region · hx_gen_grid_region · hx_gabor · hx_fit_surface1 · hx_fit_surface2
