hx_close_edges_length — 2D halcon_ext op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "hx_close_edges_length", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
close_edges_length(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

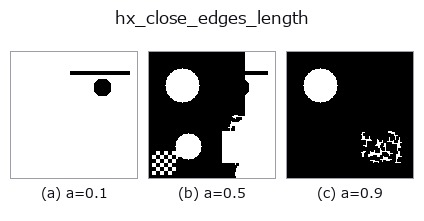

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

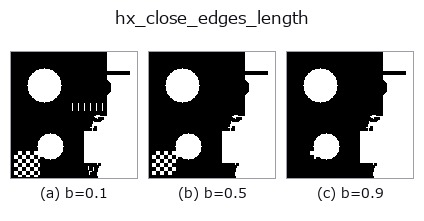

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

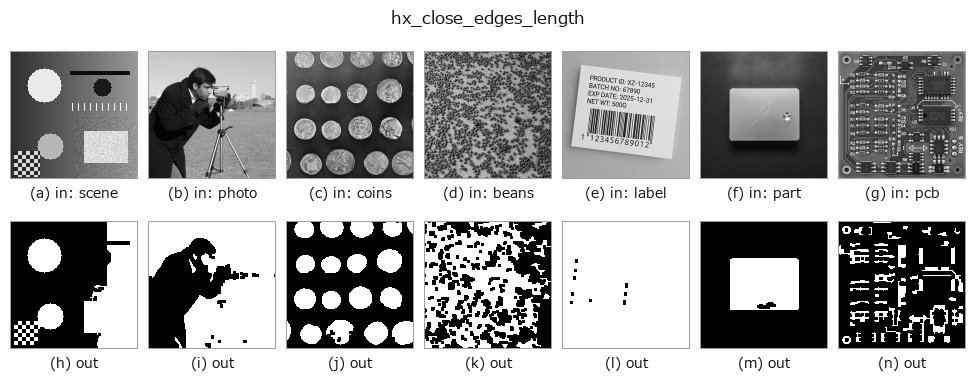

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
close_edges に加え、長さ(画素数)が閾値未満の短いエッジ断片を除去する。
v > a で二値化 → 3×3(8 近傍)構造要素で 1 回 binary_closing → ndimage.label(既定の 4 近傍連結)で
連結成分にし、画素数が min_len 未満の成分を落として 0/1 の float 画像で返す。
a→ 二値化しきい値。b→ 残す最小画素数min_len = 2 + int(b*20)(2〜22)。- 成分が 1 つも無ければクロージング結果をそのまま返す。
注意: クロージングの構造要素は固定 3×3 で、hx_close_edges のような幅の調整は無い。ラベリングが 4 近傍のため
斜めにつながる 1 画素幅の線は別成分に分かれ、「長さ」が短く数えられて消えやすい。binary_closing は画像外を
0 と扱うので端 1 画素の帯は常に 0 になる。「長さ」は成分の画素数であり幾何学的な線長ではない(塊も長いと数える)。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
