hx_clip_contours — 2D halcon_ext op
- データ種:
contour→contour - 呼び出し:
fullseye.apply(img, "hx_clip_contours", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
clip_contours_xld(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

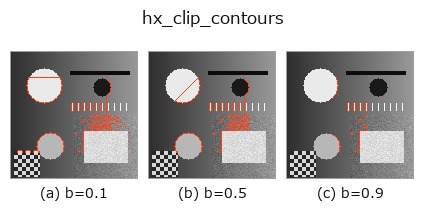

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

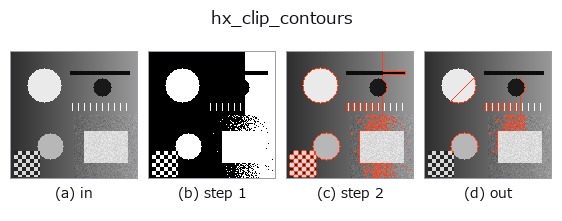

段階(前置きの op → この op。左から順):

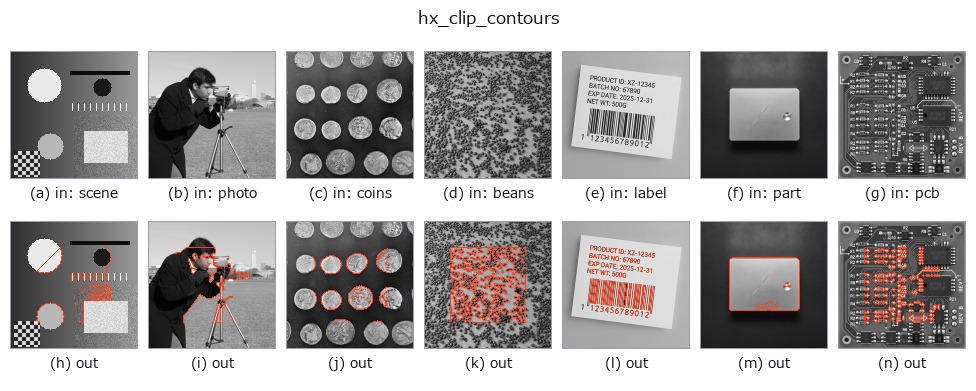

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
contour を画像ドメイン(中央 margin a/b を残す矩形)にクリップ(範囲外点を除去)。
contour dict の各 contour について、画像の内側に取った矩形 my <= row <= H-1-my、mx <= col <= W-1-mx
に入る点だけを残し、1 点も残らない contour は捨てて返す。
a→ 上下の余白my = a*0.4*H(0〜高さの 40%)。b→ 左右の余白mx = b*0.4*W(0〜幅の 40%)。a=b=0 なら画像範囲[0, H-1] × [0, W-1]でのクリップ。
点を間引くだけで contour は分割しないため、矩形外を通って戻ってくる contour は残った点どうしが直接つながった
形(ジャンプ)になる。分割が要るなら後段で hx_split_contours。中心からの割合で切る類似 op に
hx_crop_contours(中心基準の幅・高さ指定)。線長で足切りする xg_clip_contours とは別物。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
sk_find_contours 0.50 0.50
hx_clip_contours 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_halcon_ext —
py -3.11 examples/gallery2d_halcon_ext.py
型が繋がる次の op(contour を入力に取れる)
identity · select_contours · smooth_contours · fit_line_contours · contours_to_region · count_contours · total_length · select_contours_xld
