sk_corner_harris — 2D edges op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "sk_corner_harris", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
points_harris(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。

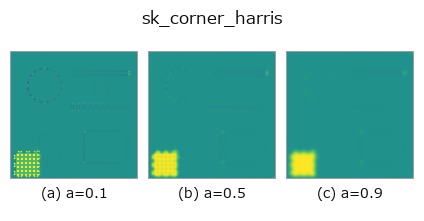

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

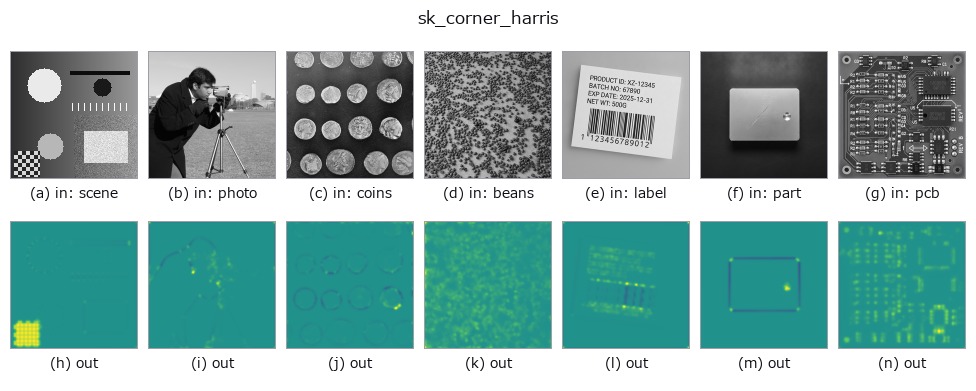

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
Harris コーナー応答(skimage 実装)。勾配の構造テンソルから、平坦部/エッジ/コーナーを見分ける符号付きスコアを計算する古典的なコーナー検出器。
HALCON の points_harris(Detect points of interest using the Harris operator.)に相当(近似。座標点ではなく応答画像を返す)。実装は feature.corner_harris(v, sigma=0.5+2.0*a) を signed01 で [0,1] へ写した値 —— a は微分に使うガウス σ を 0.5〜2.5 に振る。b は未使用。Harris の自由パラメータ k は skimage の既定値(0.05)のまま固定。OpenCV 版のcv_corner_harris とはパラメータの振り方が異なるので同一結果にはならない。
値の比較可能性(実測): 出力をその画像の最大値で正規化している(出力の最大が常に 1.0、入力を定数倍しても出力が変わらない)。したがって画像をまたいで値を比較できない —— 同じ強さの特徴でも、その画像の中で最も強い特徴が何かによって値が変わる。弱い特徴しか無い画像では雑音が 1.0 まで持ち上がる。画像間で比べたいときは、共通の基準で割り直すこと。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
sk_corner_harris 0.40 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_edges —
py -3.11 examples/gallery2d_edges.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(edges)
sobel_mag · prewitt_mag · roberts_mag · dog · grad_dir · log · corner_response · sk_scharr
