tm_radon_forward — 2D tomography op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "tm_radon_forward", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

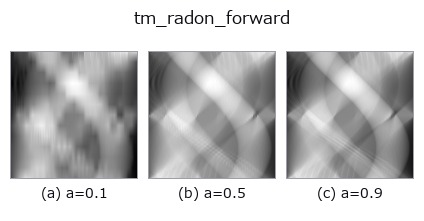

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

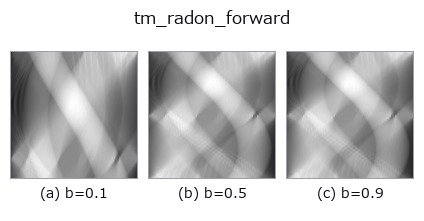

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

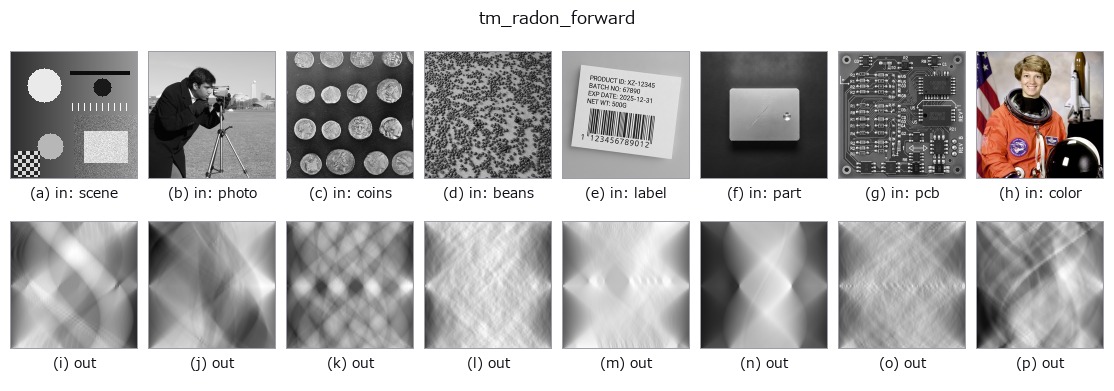

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
Forward Radon projection: treat v as a slice image and integrate it
along parallel rays to build a sinogram (rows = angles, cols = detector),
refit to the original HxW. a sets how many angles are acquired
(n = round(H*a) clamped to 8..360 – the sparse-view knob), b sets the
angular span (span = 180*min(1, 0.5+b) deg: b < 0.5 is limited-angle CT,
b >= 0.5 – including the default b = 0.5 – is the full [0,180) span that
tm_fbp_reconstruct / tm_sart_reconstruct / tm_backproject_unfiltered
assume, so the natural chain forward -> inverse round-trips at default knobs).
Uses skimage.transform.radon when available, else the NumPy
rotate-and-sum Radon transform.
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
tm_radon_forward 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_physics_alife_3d —
py -3.11 examples/gallery2d_physics_alife_3d.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(tomography)
tm_fbp_reconstruct · tm_sart_reconstruct · tm_backproject_unfiltered · tm_sinogram_denoise
